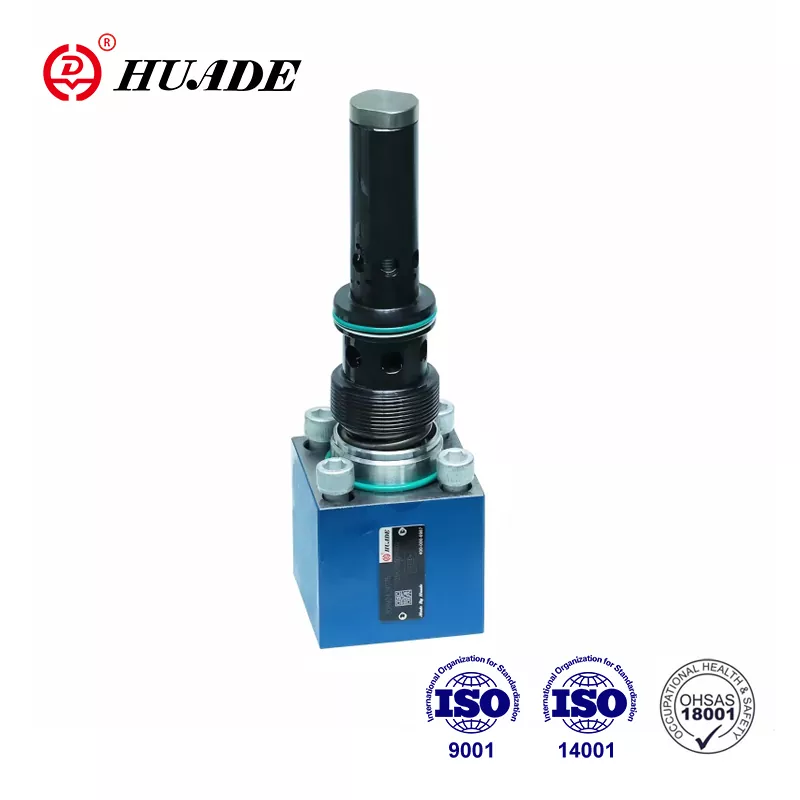

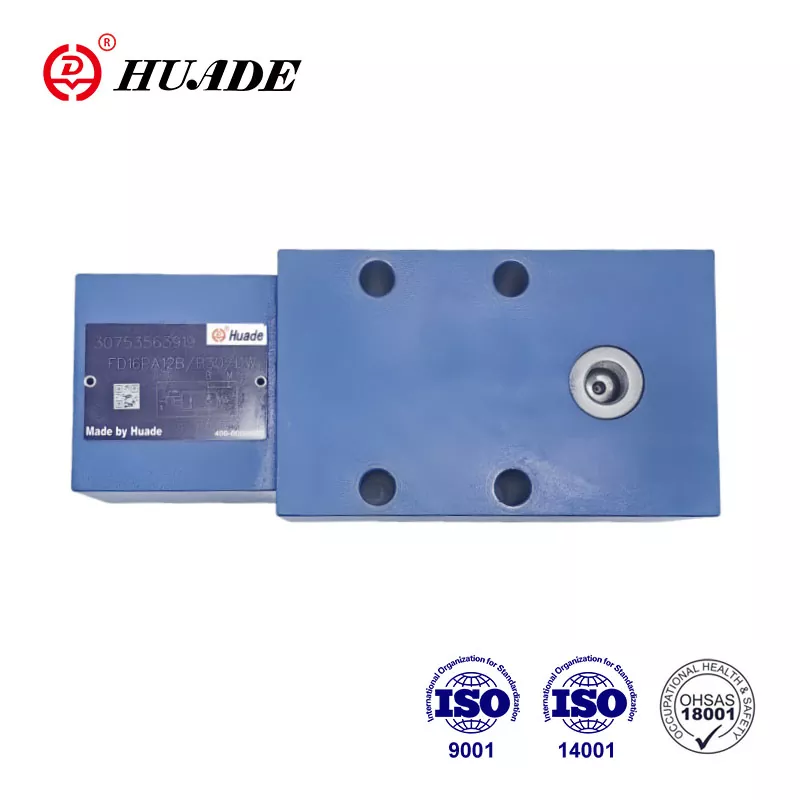

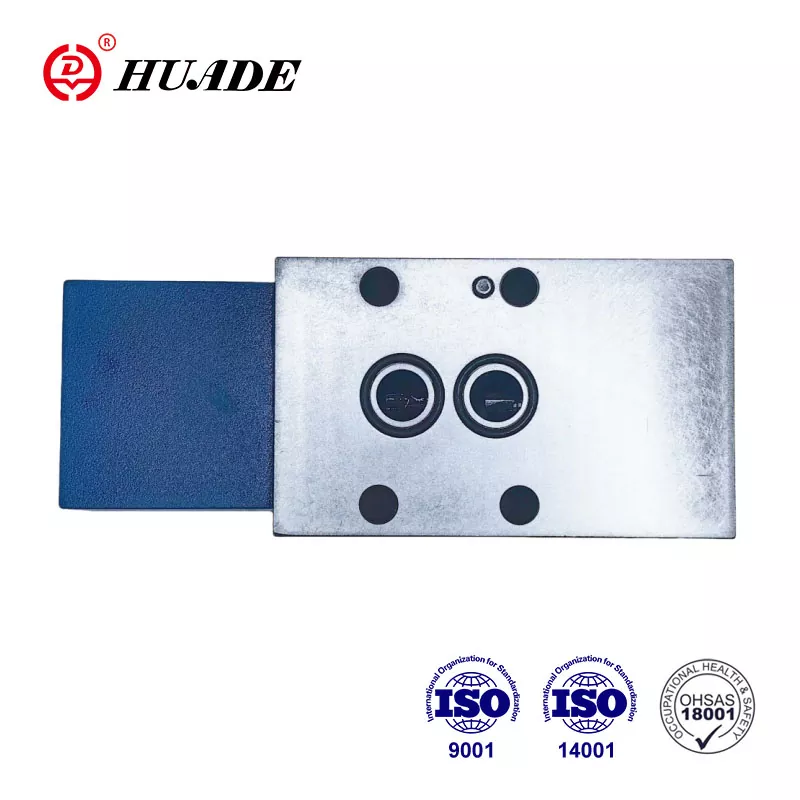

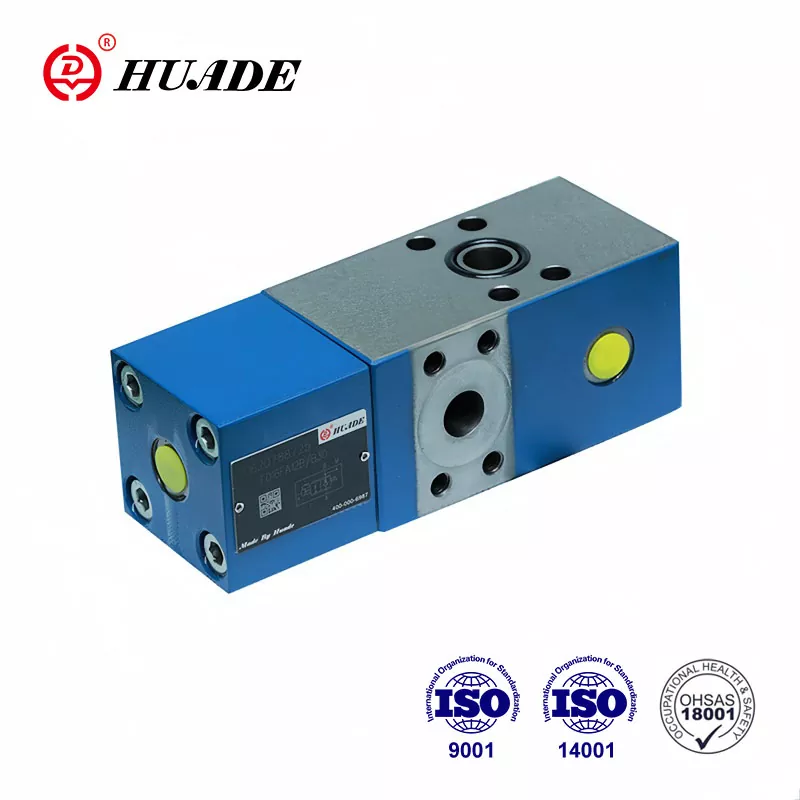

Perscriptio valvae FD-Q-metri 25 specialis valvae notae est, quae maxime stateram in systematis hydrau- lica conservare solebat et stabilem operationem systematis invigilat. Causa Huade® FD 25 perscriptio valvulae metricae-Q-Q-metriae fidem usorem late vincunt maxime propter eius qualitatem et relative minore pretio. Fasciculus productorum nativus esse potest, ut vexillum lobortis packaging, arca lignea packaging, plywood archa packaging, IMPERVIUS packaging, etc.
|
Pressura operans, portus A, X (MPa) |
ad 31.5 |
|
Pressura operans. portum B (MPa) |
ad 42 |
|
Gubernator pressus, portus X (manus range imperium) (MPa) |
min.2to3.5, max.31.5 |
|
Art pressionem, A ad B (MPa) |
0.2 |
|
Profecta pressura ad secundarium pressura subsidio valvae (MPa) |
ad 40 |
|
Fluxus (L/min) |
80 (size12) 200 (size16) |
|
Area ratio pre-ositus |
poppet sedem area / area gubernator FUSUS = I / XX " |
|
Pressura fluidi temperatus range (℃) |
-30 ad+80 |
|
Viscositas range (mm / s) |
10 ad 800 |
|
Pressura fluidi |
Oleum minerale (pro sigillum NBR), vel ester phosphas (pro FPM sigillum) |
Features:
▶ DIN 24 340, ab D, ISO 5781 et CETOP-RP 121H .
▶ Gubernator valvae reprimendam operatus, perpluo libero. Perscriptio-Q-meter refrenat fluxum redeuntem Q2 quoad fluxum in actus Q1 cum cylindris directis in contrariam partem rationis areae (Q2=Q1φ) ratio habenda est.
Per valvae-passum, liberum in contrariam partem influunt
▶ Ad libitum constructum-in secundario pressionis valvae subsidio (tantum valvae cum nexus LABIUM).
Applicatio:
Perscriptio metrorum valvularum FD25-Q-in systematis hydraulicis adhibitis ad celeritates motorum hydraulicorum et cylindrorum independens oneris influit (prohibet fugere). Praeterea munus est solitarium ad fistulam rupta salutem.
Perscriptio-Q-meter radicaliter habitationum (1), poppet principalis (2), gubernator pars (3), gubernator FUSUS (4), FUSUS debilitans (5) et gubernator debilitans (6).
Structura FD Moderare-Q-Metrum Valvae
Symbol of FD Check-Q-Meter Valve
Exempla circuitu
Nota:
Duo reprehendo-Q-metris non possunt duos cylindros cohibere, qui mechanice simul movere coguntur, sicut synchronisatio eademque pressio in singulis cylindricis praestari non potest.
Ideo cylindri instructi debent duobus gubernatoribus valvularum reprimendorum operatarum, typus SL. Perscriptio metri Q-linea communi apta est.
In hoc casu, onus pressionis non excedere debet 20MPa!
