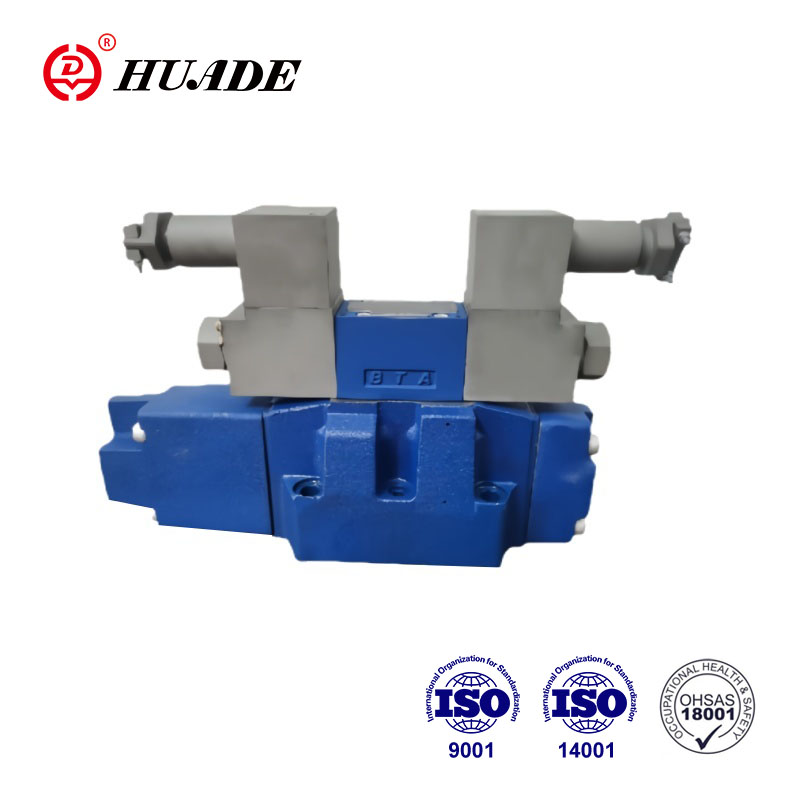

Explosio-probatio valvae directionalis 4WRZ late in systematibus hydraulicis adhibitis, quae accuratam potestatem et probationem explosionis perficiendi requirunt. Huade 4WRZ series valvularum explosionis-probationis CNEX certificatae sunt. Explosio-probatio ratings et certificationes congruere solet cum signis internationalibus pertinentibus. Explosio-probatio valvae proportionalis 4WRZ habet proprietates sensitivas regulandi, quae consequi potest moderationem pressionis, fluere et directionem systematis hydraulici.
| General | ||
| Valvae genus | SEP | |
| Institutionem | ad libitum potius horizontalem | |
| Repono temperatus range (℃) | -20 to +80 | |
| Ambiens temperatus range (℃) | -20 to +70 | |
| Pondus (Kg) | NG10 | 7.8 |
| NG16 | 13.4 | |
| NG25 | 18.2 | |
| NG32 | 42.2 | |
| Hydraulicum (cum HLPAG.p=100bar mensuratum: 40 ℃± 5 ℃ ) | ||||||
| Nomen magnitudine | 10 | 16 | 25 | 32 | ||
| Operans pressura (bar) | Gubernator valvae | Externus gubernator oleum copia | 30 ad 100 bar | |||
| Internus gubernator oleum copia | 100 ad 350 cum "D3" tantum | |||||
| Pelagus valvae | usque ad CCCXV " | ad 350 | ad 350 | ad 350 | ||
| Reditus pressura fluxus (bar) | Portus T (portus R) (externus gubernator oleum exhaurire) | usque ad CCCXV " | ad CCL " | ad CCL " | ad CL " | |
| Portus T (gubernator internum oleum exhauriunt) | usque ad XXX " | usque ad XXX " | usque ad XXX " | usque ad XXX " | ||
| Portus Y | usque ad XXX " | usque ad XXX " | usque ad XXX " | usque ad XXX " | ||
| Gubernator oleum volumen input signum 0- 100 % (cm) | 1.7 | 4.6 | 10 | 26.5 | ||
| Gubernator oleum in portum X et Y influat cum signo linteo initus 0- 100 % (L/min) | 3.5 | 5.5 | 7 | 15.9 | ||
| Fluxus valvae principalis (L/min) | ad 170 | usque ad 460 | ad DCCCLXX " | usque ad MDC | ||
| Hydraulica fluida | Oleum minerale (HL, HLP) ad DIN 51524 In inquisitione humorum ulterior! | |||||
| Hydraulica fluida temperatus range (℃) | -20 ad +80 (potissimum +40 ad +50); | |||||
| Viscositas range (mm2/s) | 20 ad 380 (potius 30 ad 46); | |||||
| Gradus contagione | Maximus gradus contaminationis pressionis fluidi licitus est ad NAS 1638 vel ISO 4406(c) | Filtrum cum minima retentione rate βx≥ 75 commendatur | ||||
| Gubernator valvae | NAS 1638 classis 7 | x=5 | ||||
| Pelagus valvae | NAS 1638 classis 9 | x=15 | ||||
| Hysteresis (%) | ≤ 6 | |||||
| Electrical | ||
| Valvae genus | SEP | |
| Genus tutelae valvae ad EN 60529 | IP65 cum remulco nervum ascendens et clausum | |
| Genus voltage | DC | |
| Mandatum valorem aliudque (%) | 15 | |
| Maximilianus. vena (A) | 1.5 | |
| Resistentia Solenoidei coil (Ω) | Frigus valorem ad 20℃ | 4.8 |
| Maximilianus. calidum valorem | 7.2 | |
| Officium (%) | 100 | |
| Coil temperatus (℃) | ad CL " | |
| Valvae tutelae ad EN 60529 | IP65 ascendens et fixum obturaculum in iungo | |
| Imperium electronics | ||
| EXTERNUM AMPLIFICATOR ad genus WRZ | VT-VSPA2-1-L2X/... | |
| Imperium valorem signum | Voltage input "A1" (V) | V±10 |
| Current input "F1" (mA) | 4 ad 20 | |
Features:
▶Pilot operated proportional valvae directionalis ad regendum directionem et magnitudinem fluxus
Operatio proportionalis solenoids cum filo centrali et delapso spirae
Pro subplate adscendens:
ISO exemplar ad ISO 4401 et DIN 2430
Ver sitas imperium FUSUS
▶4WRZE: Integrated electronics (OBE) cum intentione initus vel current initus (A1 resp. F1)
▶4WRZ, imperium electronics consociata (ordine separato)
Applicatio:
Explosio-probatio valvae directionalis 4WRZ-L7X adhibetur directionem moderari et in fodienda coil fluere, fodiendarum fodiendarum carbonum, machinam metallurgicam.
■Gubernator valvae generis 3DREP VI...
Gubernator valvae proportionalis est solenoides operatus 3-modo pressionis valvae minuendae. Ponitur signum electricae initus in signum pressionis proportionalis output signo converti et in omnibus 4WRZ... valvis adhibetur.
Solenoides proportionales moderabiles sunt DC acu solenoides umidarum cum filo centrali et gyro delapso. Solenoidalis electronicis externis optione regitur.
Consilium:
Valvae plerumque constat:
- Praesent (I)
- Imperium FUSUS (II) cum pressura mensuræ spools (III et IV)
- Solenoids (5 et 6) cum filo centrali
Opus principium
- Cum solenoids (5 et 6) sunt in condicione energiatae, imperium FUSUS (2) tenetur
per compressionem fontium in media positione
- Direct operatio gubernationis FUSUS (2) operando proportionalem solenoidem, e.g. energization of solenoid "a" (5). Pressura mensurae FUSUS (3) et imperium FUSUS (2) ad sinistrum transferuntur pro signo initus electricae; Connexio a P ad B et A ad T per orificium sicut sectiones crucis cum notis progressivis; De-energiatio solenoidalis (5), imperium FUSUS (2) ad centralem statum per compressionem vere redditur, In media positione, portus A et B patent ad T, i.e., liquor hydraulicus in piscinam sine fluere potest. praescriptione aliqua.
- Override, ad libitum, adiuvante, potestate FUSUS (2) moveri potest sine energia solenoid.
Notae:
Typus 3DREP VI;Linea siccatio piscinae arcenda est. In casu respondentis institutionis condicionis, valvula prae- oneris instituatur (pre-pressionis oneris approx. 2 vectis).
Gubernator valvae duo FUSUS positions
(Typus 3DREP 6...B....)
Principio, munus huius valvae versionis respondet valvae cum tribus positionibus FUSUS. Sed haec valvula 2-positio solenoideis "a" (5) tantum praebetur. Loco 2 solenoidi proportionali, cochleae obturaculum (7) adaptatur.
■Gubernator valvularum directionalium proportionalis operatus Type 4WRZ...
Valvulae typo 4WRZ... gubernatores valvulae directionales operatae sunt cum operatione proportionalium pro solenoids. Directionem et magnitudinem fluunt.
Consilium:
Valvulae plerumque constant;
- Gubernator valvae (9) cum solenoids proportionalibus (5 et 6), potestatem FUSUS (2) et orificium dandarum (15).
– Valvae principale (10) cum FUSUS (11) et centrum vere (12).
Opus principium
– Cum solenoides (5 et 6) agunt, principalis FUSUS (11) centris fontibus (12) in media positione tenetur.
— Op5eratio 1thAe TmBain FUSUS (11) per valvulam gubernatorem (9), FUSUS principalis movetur proportionaliter, secundum positionem FUSUS, a P ad A, B ad T (R) seu P ad B et A ad T fluunt. (R).
e.g. per energiam solenoid "b" (6), spool moderatio (2) ad dextram transfertur, gubernator oleum per valvam gubernatoris (9) in cubiculum pressionis pascitur (13) et pro portione principale movet (11) pro portione. ad electricum input signum; Connexio ab P ad A et B ad T per orificium sicut sectiones transversales cum progressivo fluunt.
indolem.
De-energiatio solenoidorum (6), dicione spool (2) et spool principalis (11), ad positionem centralem revertitur.
- Gubernator oleum supplet gubernatori valvae interne per portum P vel exterius per portum X.
- Auxilio optionis manualis dominandi potestatem FUSUS (2) moveri potest sine enervizatione solenoid.
Notae:
Pressus enim systematis supra 100bar pressionis gubernatoris D3 reducendi moduli (14) aptari debet inter valvam gubernatorem (9) et valvam principalem (10).
Symbola Explosionis-Probationis Proportional Valvae Directional 4WRZ
