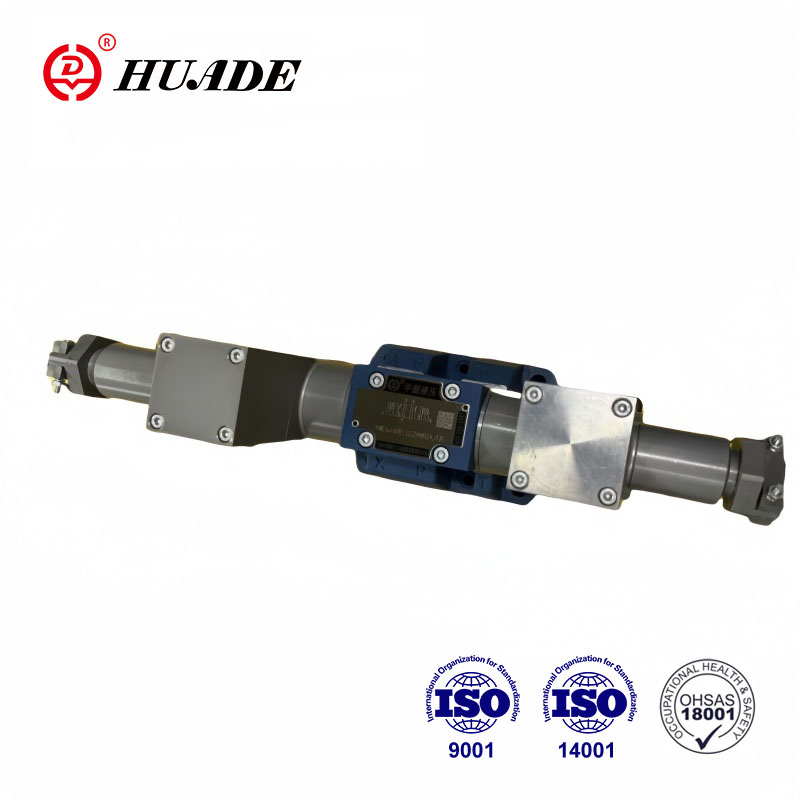

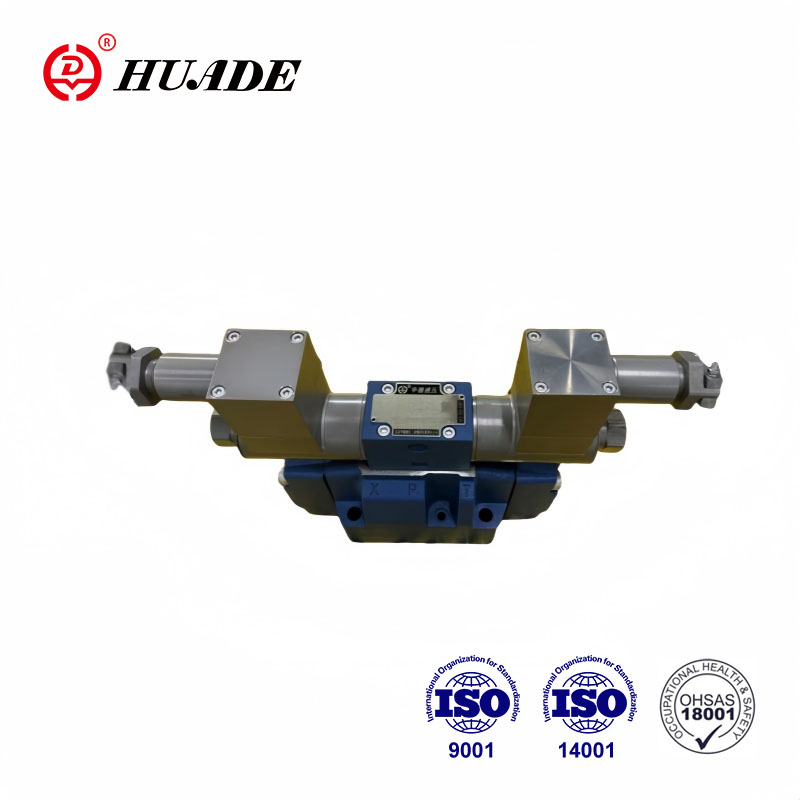

Explosio-probatio valvae directionalis solenoidis est fabrica quae directionem fluidi per vim electromagneticam moderatur. Explosio-probationis WE6 series specialem explosionis-probationis consilium adhibet ut scintillas vel altas temperaturas in ambitibus flammabilibus et explosivis non faciat, ita explosiones vitantes. Haec exploratio-probatio valvae solenoidis maxime adhibetur ad regendum fluxum liquorum in systematis hydraulicis vel pneumaticis ad necessitates diversarum condicionum operantes.
|
Technrissi notitia |
||
|
Defixio positionis |
Libitum | |
| Mauris tortor range (℃) | -30 ad 50 (NBR sigillum) | |
| -20 ad L (FKM sigillum) | ||
| Pondus | Unius solenoid (kg) | 2.6 |
| Duplex solenoids (kg) | 4.3 | |
| Max.operating pressura | Portus P, A, B. | 350 |
| Portus T(bar) | 210 | |
| quando pressura operativa valorem licentiae excedit, FUSUS symbolum A et B facere debet portum T ad hauriendum | ||
| Maximilianus. flow-rate (L/min) | 80 | |
| Fluere sectione transversali (statio neutrum switching) | Versione Q (mm2) | De VI% nominis area |
| Versionem W (mm2) | De III% nominis area | |
| Liquor | Oleum minerale aptum sigillo NBR et FKM | |
| Phosphate ester pro FKM sigillum | ||
| Liquor temperatus range (℃) | -30 ad 80 (NBR sigillum) | |
| -20 ad 80 (FKM sigillum) | ||
| Viscositas range mm2/s | 2.8 ad 500 | |
| Gradus contagione | Maximum gradum licitum contagionis fluidorum: Classis 9. NAS 1638 vel 20/18/15, ISO4406 | |
| Electrrissi notitia | ||
| Typus voltage | DC | |
| Praesto voltage (V) | 12, 24, 36, 110; | |
| Licet voltage (deviationis) % | -15 ad +10 | |
| Input power (W) | 30 | |
| Operatio modus solenoid | Continua operatio | |
| Switched tempore cum ISO 6403 | DE (ms) | 25 ad 45 |
| Off (ms) | 10 ad 25 | |
| Switched frequency (times/h) | Ad 15000 | |
| Maximilianus. gyros temperatus (℃) | +150 | |
Features:
Directum genus CREPITUS praesidio valvae directional operated adhibetur ut vexillum genus
▶DIN24 340 ISO 4401 typus
Wet-genus DC CREPITUS praesidium solenoid
90° rotatable CREPITUS praesidium solenoid
Pressura stricta cubiculi aperiri non debet, cum spira reponatur
Applicatio:
Explosio-probatio valvulae directionales solenoides late in campo petrochemico utuntur. In industria petrochemica praecipue adhibentur ad moderandum fluxum instrumentorum flammabilium et explosivorum sicut oleum et gas naturale.
Nos valvae directionis imperium typus est valvae directionalis explosionis tutelae solenoidicae adhibitae ad regimen initium, finem et fluere directionem fluidi olei.
Valvulae moderamen directionalis habitationi constant (1), una vel duae solenoides (2), imperium FUSUS (3), et unus vel alter reditus fontes (4).
In condicione energiata spool moderatio (3), in neutra vel initiali positione mediante reditum fontium habetur (4) (exceptis pulsibus spools). Imperium FUSUS (3) actu per umida clavum solenoids (2).
Ad operationem satisfacientem faciendam curandum est curandum, ut camerae pressionis solenoidalis oleo impleatur.
Imperium FUSUS (III) ad exspectationem positionis solenoidei(2) et impellente ferculo movetur (V), idque manat fluxum ab P ad A, B ad T vel P ad B et A ad T.
Cum explosio tutelae solenoidis (2) in potestate sit, valvae elementi (III) ad statum initialem ver reset pellatur.
Type 4WE6...61B/O. (ad functiones A, C et D) terminatas.
Hoc genus continet 2 positiones commutationes et 2 valvulas directionales potestate sine mechanismo explosionis tutelae solenoidis locante.
Typus 4WE6...61B/0F... valvae pulsus (ad functiones A, C et D) terminatas.
2 commutationes continet, 2 explosiones tutelae solenoidas et 1 valvae directionis cum mechanismo locante. 2 Positiones commutationes separatim fixae sunt, quare necessarium est ut explosiones tutelae solenoidicae continue electri fiant.
Adapter suffocare
Iugulus cartridge necessarius est, quia ipse fluxus majores esse potest quam limites valvae perficiendi in processu mutandi. Haec suffocatio cartridge inseritur in P canali valvae directionalis.
Structura explosio-Probatio Solenoid Valvae WE6 series
Symbola
Oratio
