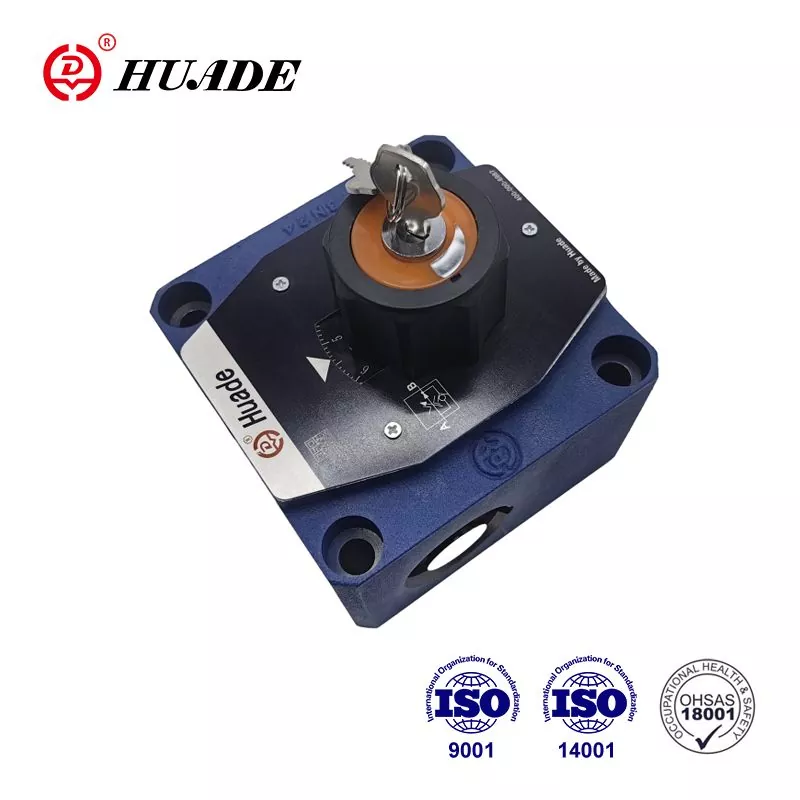

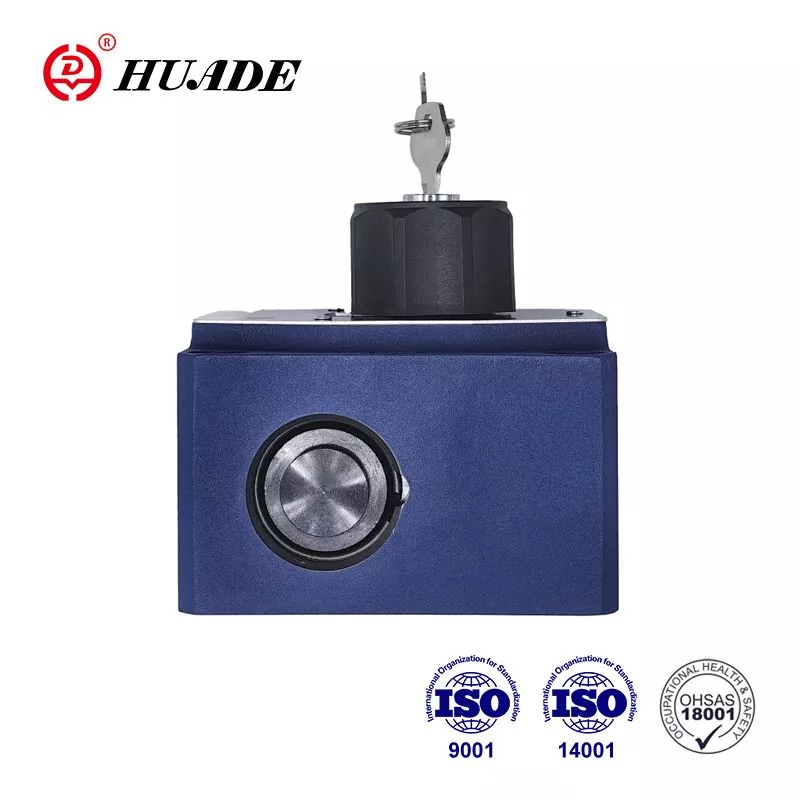

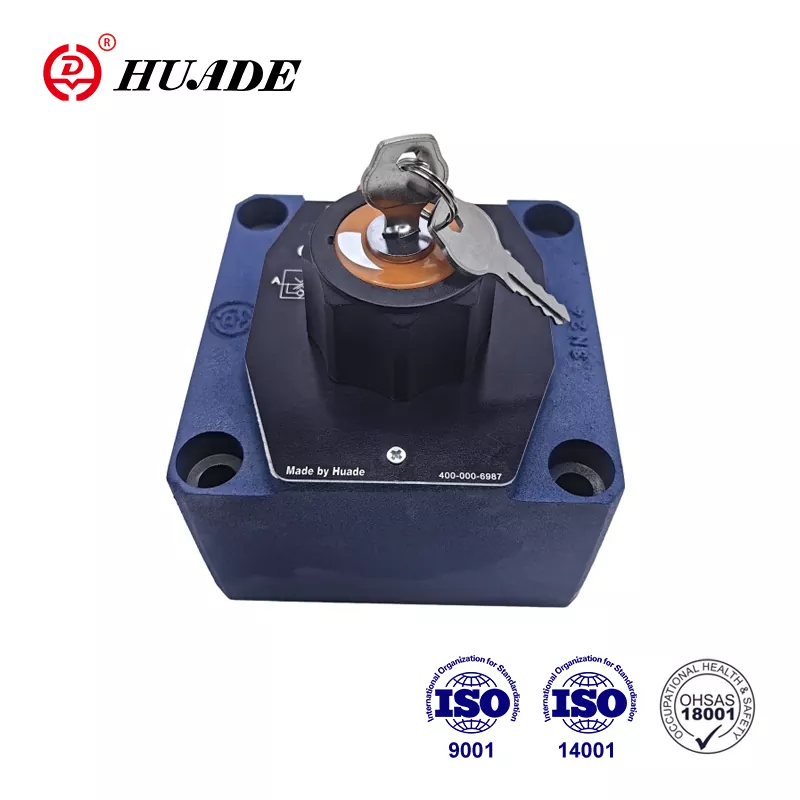

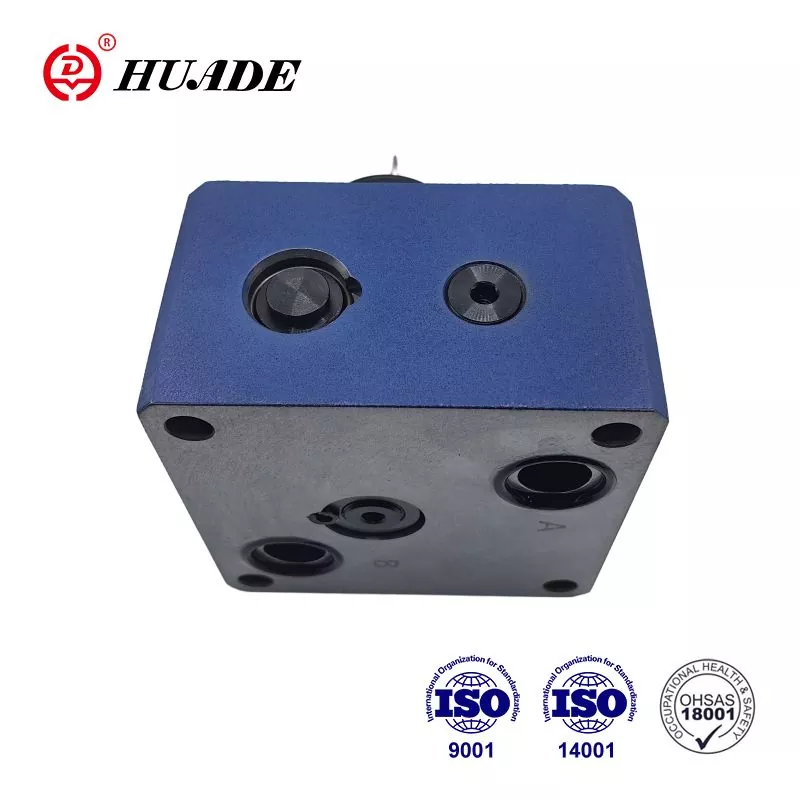

Fluere imperium valvulae sunt 2-via fluunt valvulae imperium. Per introductionem technologiae Huade® valvulae hydraulicae Rexroth in effectu aequare possunt. Hoc 2FRM 16 valvae fluxus bonus est, jocus parabilis Rexroth. Huade hydraulica plus attendit ad efficaciam et prudentiam sumptus, ita ut valvae hydraulicae relative vilem habeant pretium. Nota haec vetus in Sinis est.
|
General |
|
|
Hydraulica fluida |
Oleum minerale (pro sigillum NBR), vel ester phosphas (pro FPM sigillum) |
|
Temperatus range(℃) |
-30 ad+80 |
|
Viscositas range (mm / s) |
10 ad 800 |
|
Rectifier Sandwico laminam |
||
|
Flow.max (L/min) |
10 |
16 |
|
ad L " |
ad 160 |
|
|
Pressura operating (MPa) |
usque ad 31.5 " |
|
|
Art pressura (MPa) |
0.15 |
|
|
Pondus (kg) |
3.2 |
9.3 |
|
Fluere. Q max (L/min) |
magnitudine X " |
magnitudo XVI " |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p cum libero reditu B → A, Q-dependens (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Fluere imperium |
temperatus-stabulum |
±2% (Q max) |
||||||
|
pressura-stabile (usque ad |
±2% (Q max) |
±5% (Q max) |
||||||
|
Pressura operans, max.- port A (MPa) |
usque ad 31.5 " |
|||||||
|
Minimum pressura differentia range (MPa) |
0.3 ad 0.7 |
0.5~1.2 |
||||||
|
Contaminationis gradus (μ m) |
25 (Q< 5L/min) |
10 (Q < 0.5L/min) |
||||||
|
Pondus (Kg) |
5.6 |
11.3 |
||||||
Features:
▶ DIN 24 340, ab A, ISO 4401 et CETOP-RP 121H
Pressura compensator plaga limiter, ad libitum
Mechanica operandi
Satus-sursum jump reductionem
Fluere imperium in utramque partem utens emendatricem laminam Sandwico
Applicatio:
Munus principalis fluxus valvularum 2FRM dicionis 16 est, fluxum constantem sine pressione et temperatura servet.
Valvulae 2FRM 16 basically consistunt habitationi (1), orificium rubicundum (3), pressionis compensatoris (4) cum ictu limitis libitum, valvae reprimendae(5), elementi temperatio (2).
Fluxus ab alveo A ad alveum B suffocatur ad oslium (6). Ut per orificium constantem fluxum servet, pressio compensatoris adverso orificii coniungitur (6). Fluxus temperaturae ob orificium consilio late conservatur. Liber reditus fluxus ab alveo B ad alveum A dirigitur per valvae perscriptio (5). Fluxus tantum ab A ad B refrenatur Ut in utramque partem fluxus rectus laminae Sandwici rectificans typus Z4S infra fluxum institui potest. imperium valvae.
Structura Fluxus Imperium Valvae 2FRM 16
Symbol of Flow Control Valve 2FRM 16
