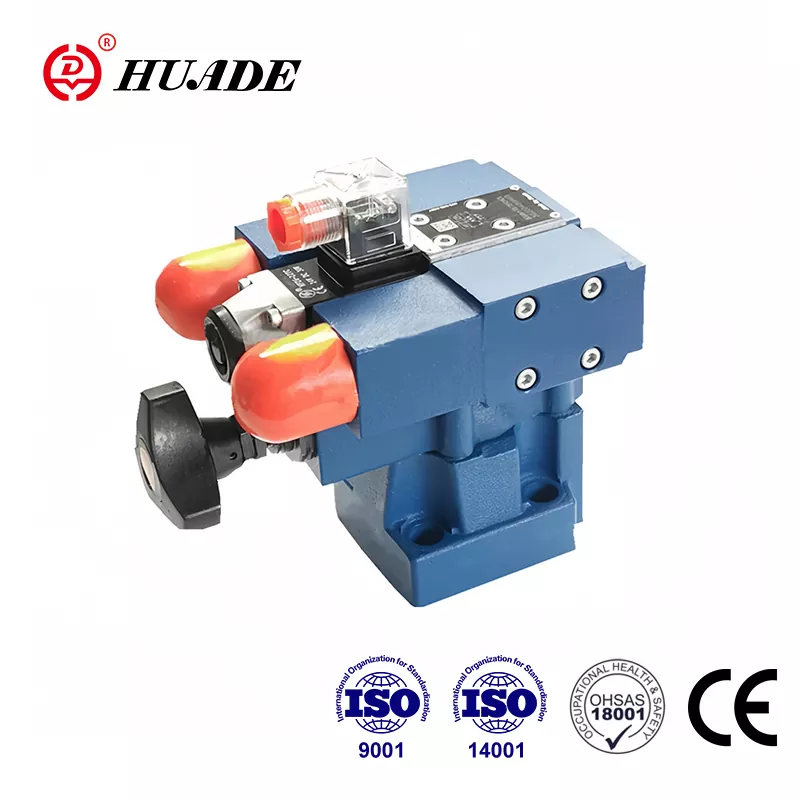

Huade hydraulica magis attendit ad eius productorum prudentiam. Pressura subsidii valvae DB3U sunt competitive cum bene-notis productis cum bona qualitate et minore pretio. Huade Hydraulic technologiam acutam ab Rexroth induxit propter duorum diuturnorum cooperationem cum Rexroth. Sicut notam principalem in industria hydrau Sinarum, Huade® pressionis subsidio valvulae latae recognitionem mercatum obtinent et fiduciae usoris. Omnes incepti rami ISO9001, ISO14001 et OH SAS18001 transierunt. Huade® producta primaria acceperunt CCS (Sina Classification Society) libellum et late in industria marina adhibita.
|
Magnitudo |
8 |
10 |
15 |
20 |
25 |
30 |
|
|
Flow(L/min) |
Re nexu |
100 |
200 |
400 |
600 |
||
|
Subplate adscendens |
- |
200 |
- |
400 |
- |
600 |
|
|
Pressura operating (MPa) |
portus A,B,X.up to31.5 |
||||||
|
Pressura retro (portum Y) (MPa) |
usque ad 31.5 " |
||||||
|
Min. Pressura profecta (MPa) |
vide operating curvae |
||||||
|
Maximilianus. Pressura profecta (MPa) |
usque to10 seu 31.5 " |
||||||
|
Pressura fluidi |
Oleum minerale (pro sigillum NBR) vel phosphas ester (pro FPM sigillum) |
||||||
|
Viscositas range (mm / s) |
10 ad 800 |
||||||
|
Temperatus range(℃) |
-30 ad +80 |
||||||
|
Magnitudinem directional valvae |
vide directional valvae 4WE5 |
||||||
Features:
Subplate adscendens
Threaded nexum
instruitur in multiplicibus
3 temperatio elementorum;
. Gyratorius nodi
. Screw cum internus hexagonum et tutela cap
. Gyratorius sphærulæque cum scale
Solenoid operated control via valvae directional mounted
Applicatio:
Pressura subsidii valvae DB3U adhibentur ad limitationem pressionis operantis.
Typi DB3U pressionis valvulae gubernatores pressionis valvularum subsidio operatae sunt. Mutari possunt in diversis (2 vel 3 scaenae pressionis) a solenoids actu.
Pressio valvulae subsidio principaliter valvae praecipuae consistunt. 4/3,4/1- Valvae directionis imperium (type WE5. ...) et tres valvulae gubernator.
In conditione energiata pressio in portu A valvae a gubernatore ponitur (7).
Pressura presentis in portu A agit in summa FUSUS (1). Simul pressio applicatur per lineas moderandas (12) et (4), quae orificiis (2) et (3) aptantur, in fonte onerato lateri principalis FUSUS (1) et in poppeto (6. ) in valvae gubernatoris imperium (7). Si pressio in portu A excedit valorem vernali (VIII), poppet
(6) contra ver aperit (8).
Signum hoc venit interne per lineas potestates (12) et (4) ex portu A. Pressura fluidi in fonte onerato lateri principalis FUSUS (1) nunc fluit per lineam rectam (3), poppet (6). in cubiculum vernum (9). In type DB3U...30/...., interne per lineam rectam (X) ad piscinam fluit, vel in specie DB3U..30/..Y., extrinsecus per portum Y. Ob orificia ( 2) et (3) gutta pressionis in FUSUS principale occurrit, nexus a portu A ad portum B aperta est. Nunc liquor pressus fluit a portu A ad portum B, servato valvae impressioni operante positae.
Cum solenoid "a" agitur: Pressura in portu A valvae gubernatori ponitur II.
Cum solenoid "b" agitur: Pressura in portu A valvae gubernatori ponitur I.
Valvae occasus pressionis gubernatoris debet esse altior quam pressionis gubernatoris I et II.
Typus DB2U
Typus DB2U valvulae pressus maxime consistit in valvae directionis (Type WE5.) et trium valvularum gubernator, munus huius valvae basically idem est ac typus valvae DB3U.
structura Pressure Relevamen Valvae DB3U
Symbola
