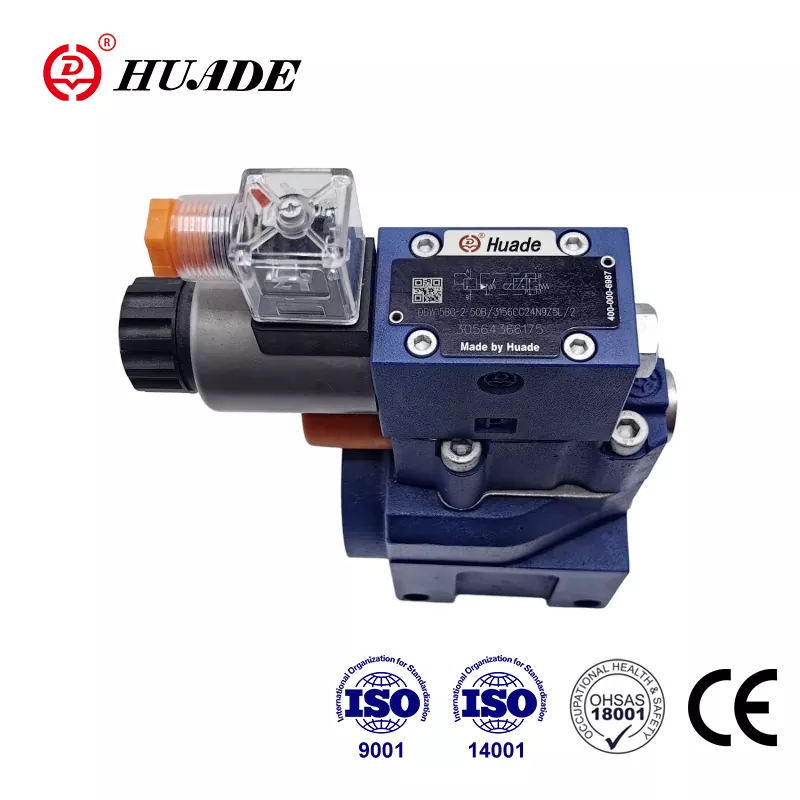

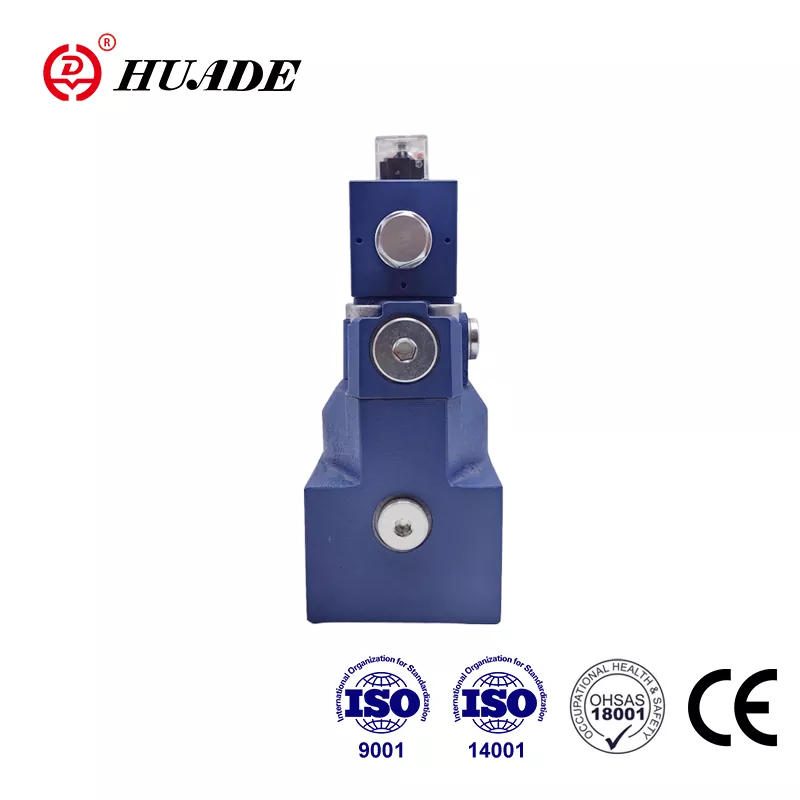

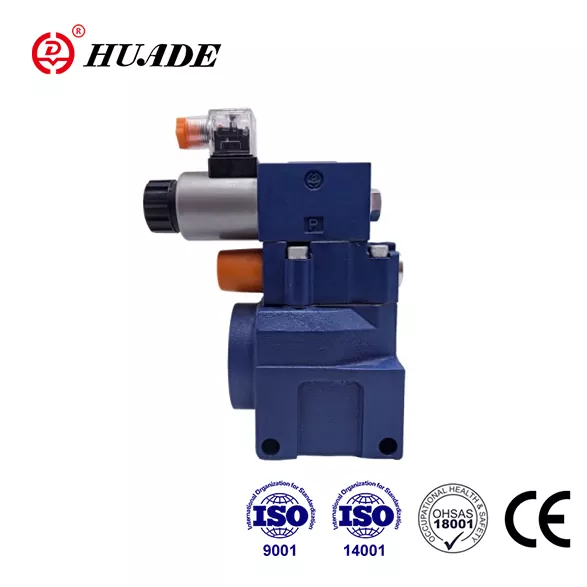

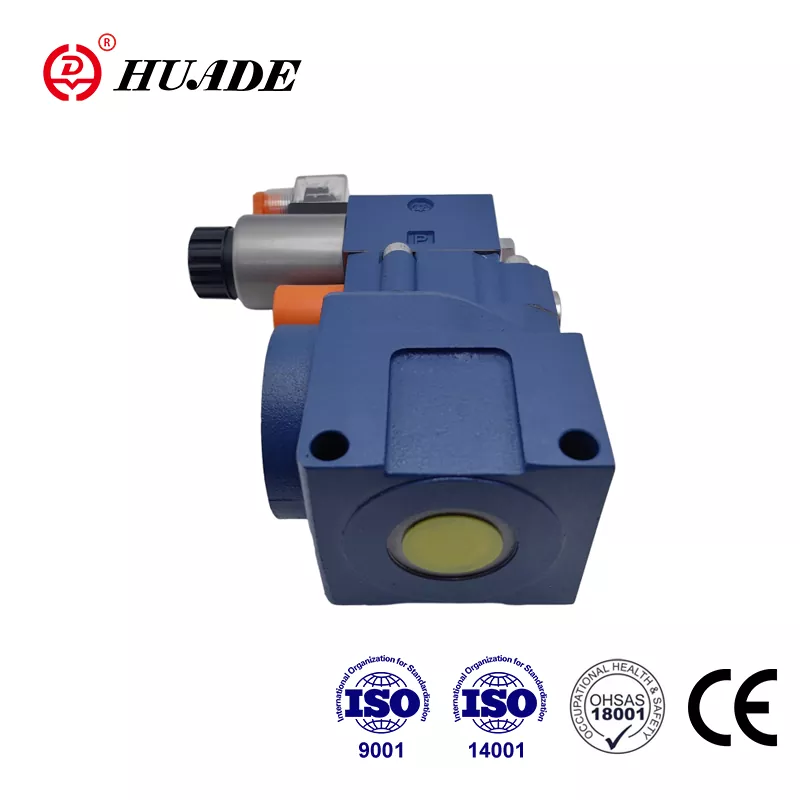

Pressura Solamen valvae DBW 10

Huade® pressura Relief Valve DBW 10 magis durabiles sunt comparati cum aliis similibus productis. Causa est, quia Huade Hydraulic duos diuturnos cooperationem cum Rexroth habuit. Typus DBW 10 substitui potest eandem seriem valvularum quae a Rexroth offertur. Ut productiones hydraulicas praeberent, officinas 750 instrumenti productionis progressivi ex toto orbe intulerunt. Officinas magis attendit ad prudentiam productorum, et mandatur ut emptores praebeant valvulae hydraulicae parabilis. Omnes officinarum rami ISO9001, ISO14001 et OH SAS18001 transierunt. Notam Huade® in Sinis magnam famam habet. Ob certa qualitatem et stabilem observantiam, Huade® valvulae pressionis late utuntur in machinatione et constructione machinis et industria militari et aliis agris.

Product parametri Subsidio Valvae DBW 10

Product Feature Et Application de Pressura Solamen Valve DBW X "

Features:

Subplate adscendens

▶ DIN 24 340, forma E, ISO 6264 et CETOP - RP 121H

Pipe nexu

insert nexu

▶ Tres elementa temperatio:

. Gyratorius nodi

. Hex. Caput stupra cum tutela cap

. Lockable gyratorius sphærulæque cum magnitudine

Solenoid operated unloading per built-in directional FUSUS valvae

Applicatio:

Pressura Relevamen Valvulae DBW 10 adhibentur ad limitationem et solenoiditatem exonerandi exonerandi pressionis moderandi.

Munus, Sectio Et Symbola Pressurae Solamen Valvae DBW 10

General

DBW pressionis valvulae gubernatores pressionis valvularum subsidio operatae sunt.

Pressio valvularum subsidio (DB) maxime consistit valvulae principalis (1) cum FUSUS conventus principalis (3) et gubernator valvae operatae (2) cum pressione temperatio elementi.

Pressura subsidio valvae genus DB

Pressura presentis in portu A agit in summa FUSUS (3). Simul pressio applicatur per lineas potestates (6) et (7), quae orificiis aptantur (4) et (5), in fonte onerato lateri principalis FUSUS (3) et in pila (8. ) in valvae gubernatoris imperium (2). Si pressio in portu A superat valvam ad fontem positam (9), globus (8) contra fontem aperit (9).

Signum hoc venit interne per lineas potestates (10) et (6) ex portu A. Pressura fluidi in fonte onusto latere principalis FUSUS (3) nunc fluit per lineam rectam (7), orificium boreum (11. ) et pila (VIII) in cubiculum vernum (12). In type DB...50B/... interne per lineam moderationis fluit (13) ad piscinam, vel in specie DB..50/..Y..externe per lineam rectam (14). Ob orificia (4) et (5) gutta pressionis in FUSUS principale occurrit, nexus e portu A ad portum B aperta est. Liquor autem pressus fluit a portu A ad portum B, servata pressione operantis statuto.

Pressura valvae subsidii exonerare vel switched ad alium pressionem (scaena pressionis secundae) per portum "X" potest exonerare (15).

Pressura subsidio valvae genus DBW

Munus huius valvae basically eadem est ac typus valvae DB

Exonerare in FUSUS(3), tamen efficitur ut actu aedificato-in valvae directionis (16).

structuram DBW...50B

Signum DBW...50B

Notice

1. Filum percolantur. Subtilitas minima filter est 20 .

2. Lacus obsignare debet et colum aerem in introitum aeris inaugurari debet.

3.Products sine subplato, cum officinas relinquens, si opus fuerit, specialiter iubeas.

4.Valve determinatio cochlearum alta intensio gradu debet esse (classis 10.9). Quaeso seligere et utere, ea iuxta modulum, qui in sample libro recensetur.

5. Asperitas superficiei cum plectro connexa requiritur, asperitas superficies est 0.8.

6. Finis superficiei coeundi ad partem requiritur 0.01/100mm.
