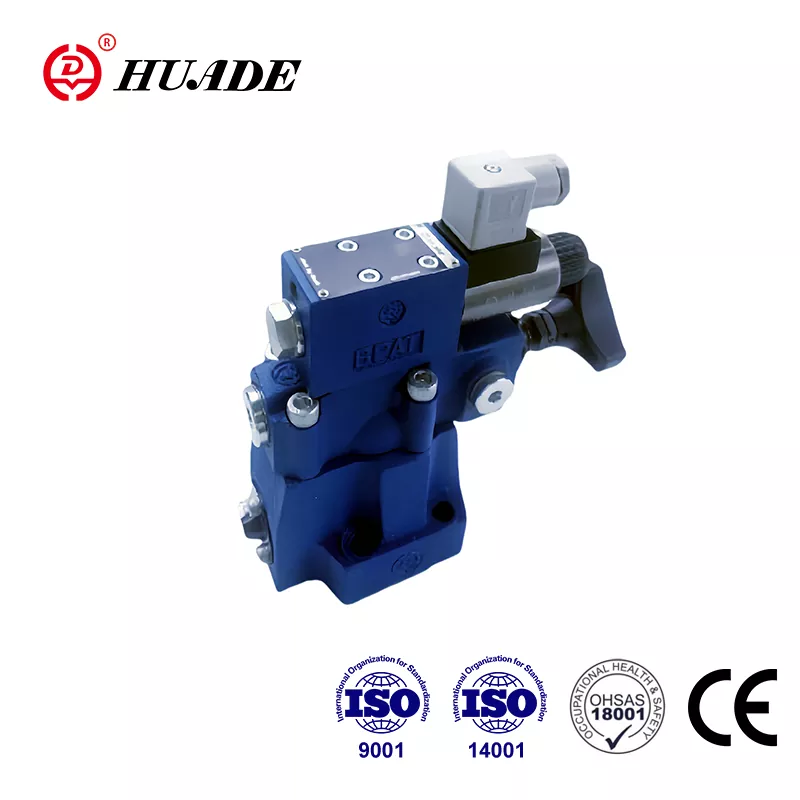

Pressura Shut-off Valvae DAW

Statuto anno 1979, Huade Hydraulic cum Bosch Rexroth bis cooperatur. Duo longi termini cooperante valvulae pressionis Huade® efficiunt ut ad aequam producta Rexroth perveniant. Typus DAW pressio valvularum clausularum eandem seriem a Rexroth cum pretio minore reponere potest. Sicut notam principalem in industria hydrau Sinarum, omnes rami incepti ISO9001, ISO14001 et OH SAS18001 transierunt. Huade® pressio valvae-off valvae DAW penetravit CE libellum. Valvulae Huade® pressio late mercatus recognitionem et fiduciam usoris vicit.

Product parametri Pressure claudite-off Valvae MONEDULA

Product Feature Et Application de Pressura claudite-off Valvae MONEDULA

Features:

pro subplate adscendens:

▶ 4 temperatio elementorum;

Knob gyratorius

Sleeve cum internum exagonum et tutela cap

Lockable nodum gyrum cum scale

Gyratorius nodi cum scale

III pressura ratings

Solenoid actum exonerare per constructum-in valvae directional

Applicatio:

Pressura control valvularum typus DAW sunt gubernatori operati pressurae valvulae clausae. Solent ad flectendum sentinam fluere ad pressionem per transitum quam primum ventum est cum coacervator onerandi pressionis. Ulteriores applicationes pro valvae sunt in systematibus qui pressuram soleatus habent altam et demissam. In hoc casu humilis pressionis sentinam ad transitum pressum mutatur simul ac primum ad pressionem altam ventum est.

Sectio et signa pressurae claudite-off Valvae DAW

Pressura valvulae interclusae basically consistunt valvae principalis cum spool congregationis, gubernator valvae cum pressione commensurationis elementi et valvae reprehendo. Magnitudine 10 valvularum, perscriptio valvae in valvae principali aedificatur. In valvae magnitudinum 25 et 32 ​​valvae perscriptio constructa est in laminam separatam sub valvula principali inaugurata.

Pressura shut-valvae genus DAW

Avertatio sentinarum ex P ad A vel P ad T fluit.

Sentina tradit fluxum per valvae reprehendo (1) in systemate hydrau (P ad A). Pressura in portu A acts per lineam gubernator (3) in gubernatoris potestatem FUSUS (4). Eodem tempore pressus in portu P transit per orificia (5) et (7) ad fontem plumbi onustum latus principale (6) et poppet (8) in valvae gubernatoris (2). Cum primum in systemate hydraulica perventum est, poppet (8) contra ver erigitur (9). Pressura fluidi nunc per orificia(5) et (7) in cubiculum vernum fluit (11). Ex

hic , umor ad piscinam redditur vel per lineam moderaminis interne in valvae speciei DA...30B/... vel extrinsecus per lineam moderandi in valvae speciei DA.30B/...Y... Ob orificia(5) et (7) Gutta pressio nunc ad summam FUSUS adest (6). FUSUS principale (6) nunc sedem suam levat et nexum a P ad T aperit. Valvae perscriptio (1) nunc nexus ab A ad P. Poppet (VIII) nunc per pressionem systematis per gubernatorem aperitur. FUSUS (4).

Diductio sentinam ex P ad T vel P in A.

Area gubernatoris FUSUS (4) maior est 17% quam area efficax papaveris (8). Vis efficax in gubernatoris FUSUS (4) est ergo 17% maior quam vis efficax in poppete (8). Cum pressio actus actus in relatione ad pressionem abscissam cadit valvae, quae differentiali pressioni mutandae respondet, ver(9) poppet(8) in sedem suam impellit. Pressio tunc aedificatur in fonte onerato lateri praecipui spool (6). In conjunctione cum verno(X), haec principalis FUSUS claudit (6) et nexum separat a P ad T. Sentinae fluunt iterum per viam. perscriptio valvae (1) in systemate hydrau (P ad A).

Valvae directionalis solenoides actuatae (12) possunt, quamvis pressionis abscissae statuto flectere, quae sub gubernatore est, vel ex P ad T vel P ad A formare potest.

compages DAW20,30 ...30B

Signa DAW...30B
