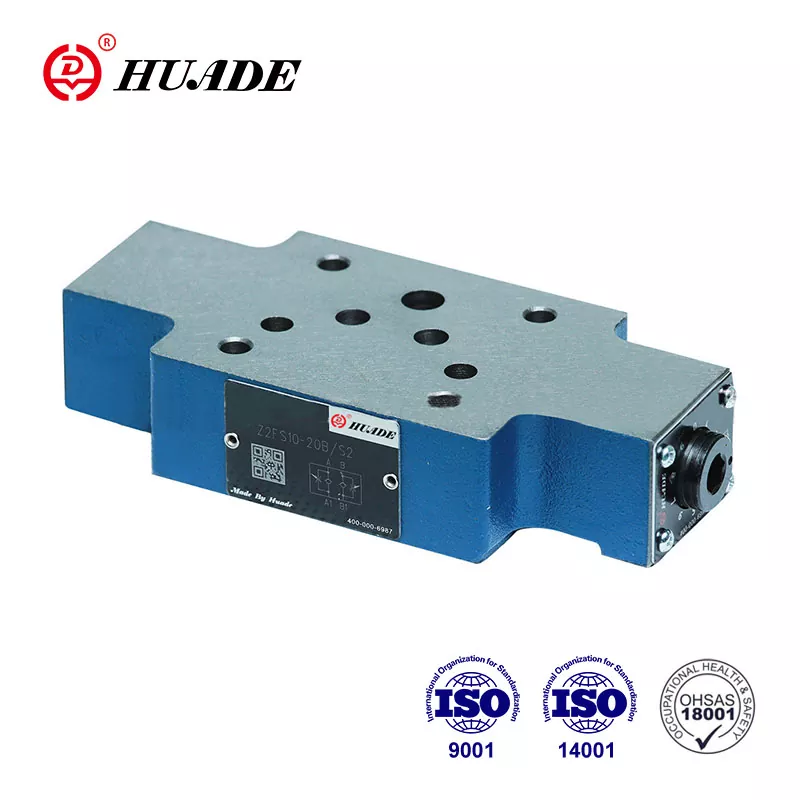

Duplex throttle/reprehendo valvae typus Z2FS 10...-30B/... est in lamina sandwich design. Valvae fluxus hic pro metri vel metri potestate ponitur. Reponere potest seriem Z2FS 10-5-3X oblatam a Rexroth debitam duorum diuturnorum cooperationis cum Rexroth. Productum packaging suffocationis valvularum Z2FS 10-5, potest etiam nativus esse, ut plastic IMPERVIUS packaging, lobortis vexillum, vel packaging plywood.
|
Pressura fluidi |
Oleum minerale (pro sigillum NBR), vel ester phosphas (pro FPM sigillum) |
|
Liquor temperatus range(℃) |
-30 ad+80 |
|
Viscositas range (mm / s) |
10 ad 800 |
|
Gradus contagione |
Maximum gradum licitum contaminationis fluidi hydraulici ad NAS 1638 |
|
Maximum opus pressura (MPa) |
usque ad 31.5 " |
|
Maxime fluxus (L/min) |
ad 160 |
|
Pondus (kg) |
approx.3.1 |
Features:
Sandwico laminam valvae
▶ DIN 24 340 ex A, ISO 4401 et CETOP-RP 121 H .
Pro limitando pelagus vel gubernator fluidum fluxus muneris portuum II
III temperatio elementis
. Lockable gyratorius sphærulæque cum magnitudine
. Fusum internum exagonum et scala
. Gyratorius sphærulæque cum scale
pro metri vel metri potestate
Applicatio:
Duplex suffocare valvae Z2FS 10-5 pressione adhibetur ad limitandam principalem vel gubernatorem fluxum unius vel duo servitii port.
Nam liquor metri-in potestate transit a portu A1 ad portum A2 per punctum suffocationis (1), quod conficitur usque ad sedem valvae (2) et suffocatio FUSUS (3.1). IUGATIO FUSUS (3.1) est axialiter aptabilis per fusum (4), ita permittens punctum suffocationis (1) adaptandum. Eodem tempore liquor in portu A1 pervenit ad latera FUSUS (6) per boream (5). pressio praesens praeter fontem vim obtinet iugulum spool (3.1) in iugulare situm. Fluxus refluens e servitio portum B2 movet iugulum FUSUS (3.2) contra fontem (7) plectrum agens ut valvae perscriptio. et permittens liberum fluxum. Secundum modum quo valvae inaugurata est, throtulus effectus disponi potest ut metri-in vel metri imperium.
Finis principalis fluxus fluidi
Ut velocitatem actuatoris (fluvi principalis fluxus) mutet, duplex valvae suffocare/reprehendi inter valvam directionalem et sub-laminam installatur.
Limitandi gubernator fluidum
In gubernator valvulae directionalis potestate operante, duplex / iugulare valvae reprehendo inauguratur ut gubernator commensuratio (fluxus gubernatoris). Apta est inter valvam principalem et gubernatorem.
Structura Duplex suffocationis / valvae reprehendo, Typus Z 2 FS 10-5- 30B
Symbolum Z 2 FS 10 - 30B
