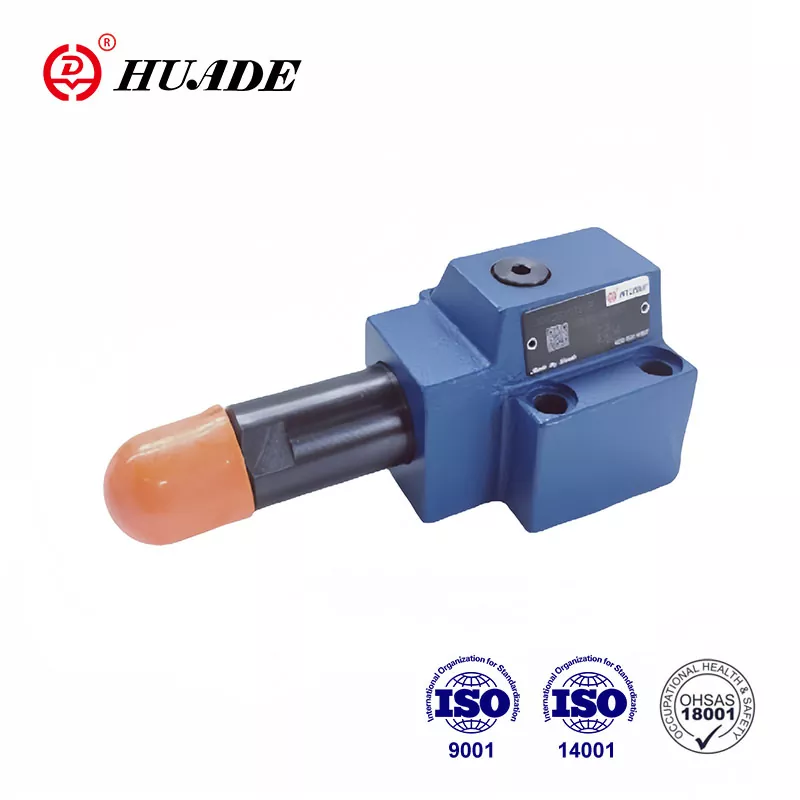

Sequentia pressio valvae generis DZ 10 DP est pressionis directae operatae seriei valvae. Ponitur pro pressione secundum sequelam secundi systematis dependens. Venditur in Sinis et in regionibus externis cum magna qualitate et minore pretio. Huade® pressio valvae sequentiae plene obtemperat cum signis internationalibus in industria hydrau. Inducta technologia Rexroth, Huade® valvae hydraulicae compatiuntur cum Rexroth in effectu.
|
Technical Data |
|
|
Limen pressum, portus P, B (X） (MPa) |
usque ad 31.5 " |
|
Pressura exitus, portum A (MPa) |
ad 21.0 |
|
Pressura tergum, porta T (MPa) |
ad 16.0 |
|
Max.permissible flow (L/min) |
ad 80 |
|
Liquores |
Oleum minerale (pro sigillum NBR), vel ester phosphas (pro FPM sigillum) |
|
Viscositas range (mm / s) |
10~800 |
|
Liquor temperatus range(℃) |
-30 usque ad +80 |
|
Liquor munditia (um) |
Munditia fluida Maximum gradum licitum contaminationis fluidi ad NAS 1638 Classis 9 |
|
Max.flow (L/min) |
ad LXXX " |
Features:
pro subplate adscendens
IV pressura ratings
▶ 4 temperatio elementorum;
. Gyratorius nodi
. Sleeve cum exagono et tutela cap
. Lockable gyratorius sphærulæque cum magnitudine
. Gyratorius sphærulæque cum scale
Cum pressura METIOR nexu
Reprehendo valvae, ad libitum
DIN 24 340, forma D, ISO 5781 et CETOP - RP 121H
Applicatio:
Haec pressionis series valvae DZ 10 DP late adhiberi potest in systematibus hydrau- lis tollendi et transportandi machinas, machinas, vehicula industriales, instrumenta machinae, naves, metallurgia et alia instrumenta.
Sequentia pressio ponitur per elementum adaptans (1).
Compressione fons (2) imperium FUSUS tenet (III) in initio positionis, valvae clauditur. Pressio in portu A adest piston area dicionis FUSUS (3) contra compressionem ver (2) per lineam rectam (4). Cum pressio ad valorem ver compressionis positum (II) attingit, potestate FUSUS (3) movetur et nexum A ad B aperit. Systema, quod portui B iungitur, sequitur sine pressione in canali A cadens.
Imperium signum obtinetur per lineam rectam (4) a portu A vel extrinsecus per nexum X.
Secundum valvae applicationis lacus oleum exhaurire exterius per connexionem Y vel per interne per B transiri potest.
structura DZ 10 DP 1 -40B
Signa DZ 10 DP-10B
