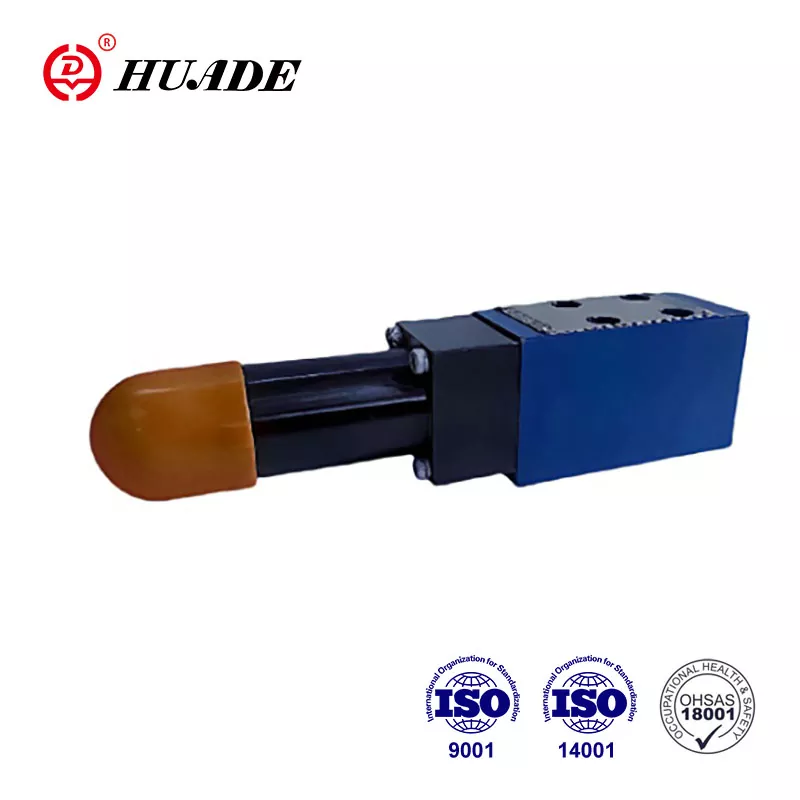

Pressura Sequentiae Valvae DZ 5 DP oleum directum ad alteram systema in pressione statuto adhibentur.
Ob introductionem technologiae progressae Rexroth, Huade® valvulae hydraulicae cum Rexroth in effectu et qualitate compatiuntur. Pretium justius. Fabricae instrumenti productionis et ex toto orbe terrarum rationum accuratae probatio processit ut superiorum fructuum observantiam curaret.
|
Data technica |
|
|
Limen pressum, portus P, B (X） (MPa) |
usque ad 210; sine non-reditus valvae usque 31.5 |
|
Pressura exitus, portum A (MPa) |
ad 31.5 |
|
Pressura tergum, porta T (MPa) |
ad 6.0 |
|
Max.permissible flow (L/min) |
ad XXX " |
|
Liquores |
Oleum minerale (pro sigillum NBR), vel ester phosphas (pro FPM sigillum) |
|
Viscositas range (mm / s) |
10~800 |
|
Liquor temperatus range(℃) |
-30 usque ad +80 |
|
Liquor munditia (um) |
Munditia fluida Maximum gradum licitum contaminationis fluidi ad NAS 1638 Classis 9 |
Features:
pro subplate adscendens
Front LABIUM adscendens
V iugis pressura
IV diversis elementis occasum
. Gyratorius nodi
. Sleeve cum exagono et tutela cap
. Lockable gyratorius sphærulæque cum magnitudine
. Gyratorius sphærulæque cum scale
Libitum non reditus valvae
▶ DIN 24 340, forma C pro subplatis
Applicatio:
Haec DZ 5 DP pressio valvae sequentiae late adhiberi potest in systematibus hydraulicis tollendi et translationis machinas, machinas constructiones, vehicula industriales, instrumenta machinae, naves, metallurgia et alia instrumenta.
1. Sectio et symbolum Pressionis Sequentiae Valvae DZ 5 DP
Valvulae typus DZ 5 DP rectae valvulae sequentiae operatae sunt. Valvae huius generis basically consistunt habitationis (1), spool control (2), fontium (3) et pressionis elementi occasus (4), ac praeterea valvae non-reditus (5), si casus ferat.
Pressio ad quam plectrum transit oleum ad pressionem elementi occasus ponitur (4). Fontes (3) tenent potestatem FUSUS (2) in positione incipiens, et valvae clausa manet. Pressio in portu P per artem transit (6) et gagates (7) ad FUSUS aream operantem in opposito fine ad imperium fontium (3).
Cum pressio in portum P attingit valorem statutum, FUSUS contra fontem movet ad coniungere portum P ad portum A.
Signum huic interne per artem transit (6) ex portu P.
Oleum nunc transit ad systema cum portu A connexum, sed pressio in portu P non cadit.
Gubernator etiam oleum extra per portum B(X) pasci potest.
Secundum applicationem valvae, gubernator olei reditus extrinsecus per portum T(Y) vel interne esse potest.
Ut liberum reditum olei e portu A ad portum P fluxum patiatur, valvae non-recessus(5), si opus fuerit, comprehendi possunt.
structuram DZ5DP-3-10B
Symbola de DZ 5 DP-10B
