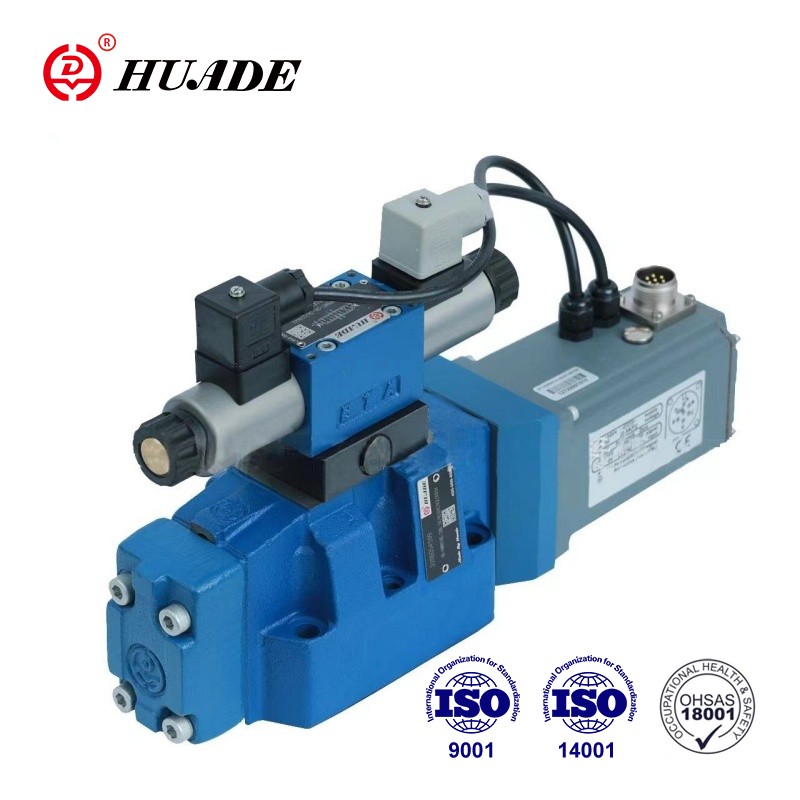

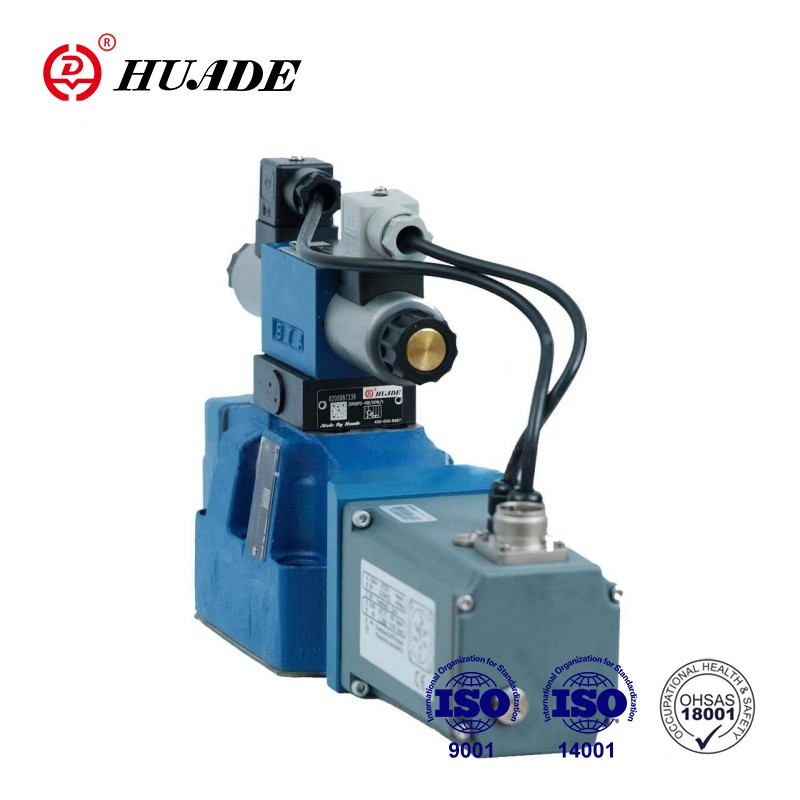

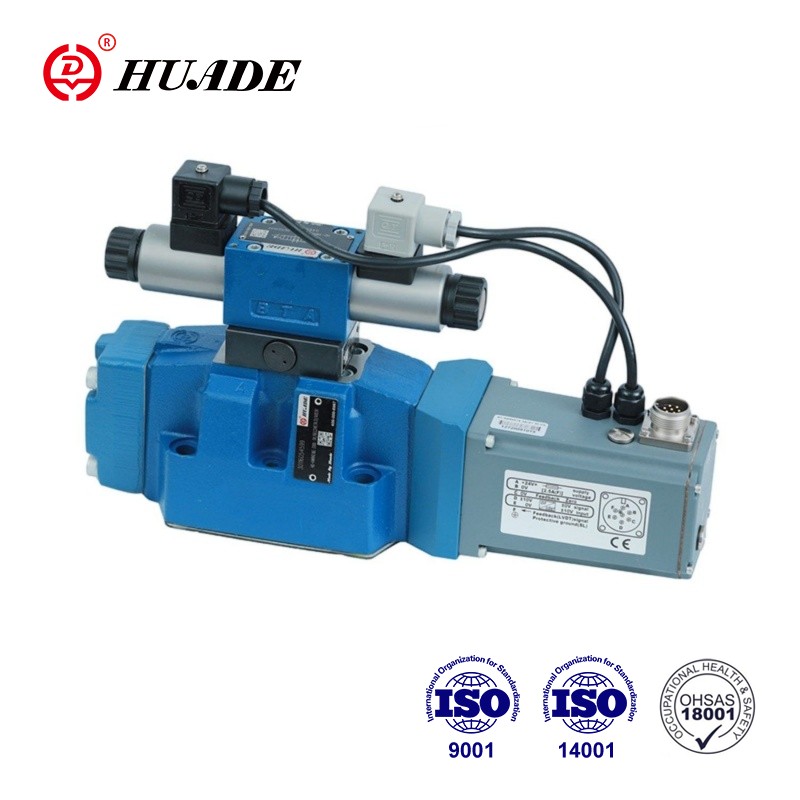

Valvulae proportionales 4WRTE typus sunt gubernatori-operatae valvulae directionis directionalis cum feedback positionis electricae, electronicae integratae (OBE) et positio magna FUSUS libitum. Magna praecisio, responsio ieiunium et imperium stabilis valvae proportionalis WRTE-4X efficit ut clavis componentis in multis systematibus industrialibus.
| General | ||||||
| Magnitudines | 10 | 16 | 25 | 27 | 32 | 35 |
| Pondus (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Installation position and committens information | Potius horizontalem | |||||
| Ambiens temperatus range (°C) | -20..+50 | |||||
| Maximum tempus repono (Anno) | I * (si condiciones repono observantur, ad instructiones operating 07600-B) | |||||
| MTTF valores secundum EN ISO annos 13849 | CL (for more information see data sheet (LXXX)CXII) | |||||
| Eius probationes secundum DIN EN 60068-2-6 | 10.. 2000 Hz / maximum of 10 g/10 cyclos / axes / | |||||
| Vox test secundum DIN EN 60068-2-64 | 20... 2000 Hz/10 gS /30 g apicem/30 min. / 3 secures | |||||
| Offensio onerariam secundum DIN EN 60068-2-27 | 15 g / 11 ms / 3 acervos / boves | |||||
| Calor humidus, cyclicus, iuxta DIN EN 60068-2-30 | Variant 2 +25°C ... +55C, 90% ... 97% humiditatem relativam, 2cycli 24 horarum | |||||
Features:
Design ad augendae fidem et securitatem
1.Automatic pressionis compensatio in cubiculis moderandis praecipuorum stadii a gubernatore valvae ditionis
2.Control FUSUS principalis scaena in vere sitas centralis positus et/vel in positione offset
3.Optionally cum FUSUS situ magna
Flexibile - idoneus ad locum, velocitatem et pressuram imperium
Precise - princeps responsio sensus et paulatim hysteresis
Applicatio:
valvae directionalis proportionalis WRTE-4X late adhiberi possunt in fabricatione petrochemical, automobile fabricando, instrumento intelligenti, potentia generationis, industria metallurgicae aliisque industriis.
Valvae WRTE-4X basically consistit in 3 conventibus principalibus:
1.Housing (I) cum principalis scaena imperium FUSUS (II) et libitum FUSUS situ magna (XIII)
2.Integrated electronics (optionally with electronics protection membrana (14)) with inductive position transducer (3) of the main stage
3. Pilot control valvae (4) cum potestate spool/socket unitatis (5), positio inductiva transducentis (6) et pressio retro pascendi pro media positione principalis scaenae potestate FUSUS (2).
Cum de-energited solenoides proportionales (7, 8) centralis positio spool principalis principalis control (II) propter centrum vernum (9) et pressura pascendi back. Imperium scaena principale imperium FUSUS (2) per valvae gubernatoris imperium (. 4) → principale imperium FUSUS scaena (2) collocatur in modo ordinato. Controlling imperium FUSUS gubernatoris valvae imperium (4), mutando vim solenoidorum solenoids proportionalis (7, 8). Connexio imperii ac valores actuales in electronics integratis. Pilot olei copia gubernatori valvae imperium interne per portum P vel extrinsecus per portum X, nauclerus oleum interius per portum T vel exterius per Y ad tank. Cum praecepto valoris O V, electronici moderantur. principalis scaena imperium FUSUS (II) in media situ.
Signum Valvae Directional Proportional WRTE-4X
