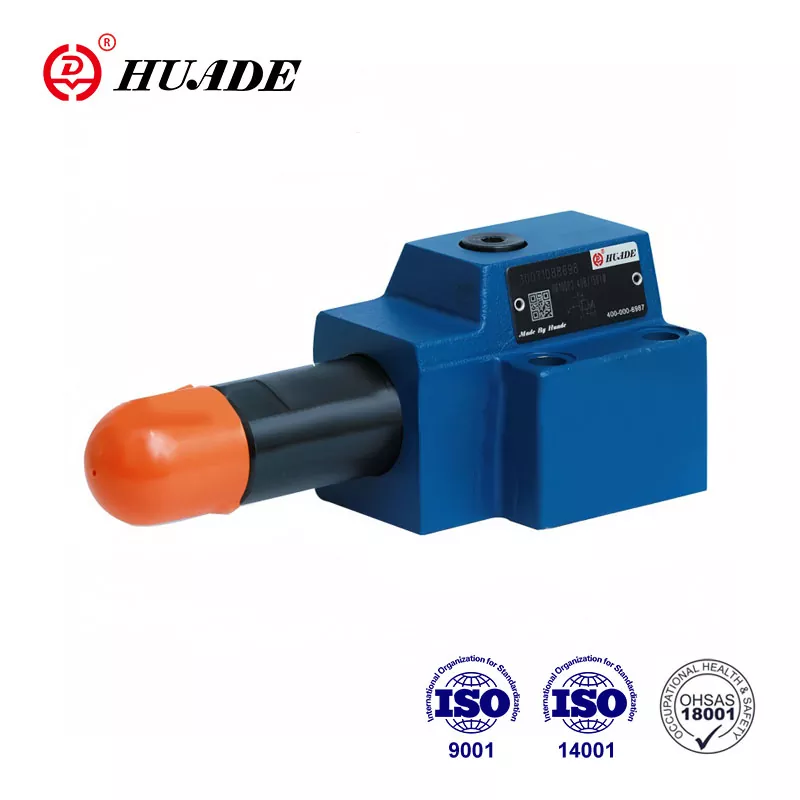

Typus DR 10 DP est pressio valvae minuendae quae pressionem moderari solebat. Quod Huade® pressionis valvulae in eadem serie productorum a Rexroth oblatorum restitui possunt, maxime ob cooperationem cum Rexroth longo tempore. Comparata cum aliis similibus brands, producta Huade® sunt in technologia provectiores et magis durabiles. Pretia harum pressurarum valvularum reductione relative vilia sunt. Officina incepti clavis nationalis est et in Sinis magnam famam habet.
|
Max.operating pressura (Portus P) (MPa) |
usque ad 31.5 " |
|
Maximilianus. secundarium pressura (Portus A) (MPa) |
usque ad 2.5; usque ad 7.5; usque ad 15.0; usque ad 21.0; usque to31.5 " |
|
Max.back pressura (Portus T(Y)) (MPa) |
usque ad XVI " |
|
Max.flow (L/min) |
ad LXXX " |
|
Pressura fluidi mineralis oleum |
Oleum minerale (pro sigillum NBR) vel phosphas ester (pro FPM sigillum) |
|
Viscositas range (mm / s) |
10~800 |
|
Pressura fluidi temperatus range(℃) |
-30 ad +80 |
|
Contaminationis gradus (um) |
Maximus gradus contaminationis fluidi licitus est NAS 1638 classis IX. |
|
Pondus (kg) |
approx.3 |
Features:
pro subplate adscendens
IV pressura iugis
IV occasum elementis
. Gyratorius nodi
. Hex. Caput sleeve cum tutela cap
. Lockable gyratorius sphærulæque cum magnitudine
. Gyratorius sphærulæque cum scale
Cum pressura METIOR portum
Libitum non reditus valvae
▶ DIN 24 340, forma D, ISO 5781 et CETOP - RP 121H
Applicatio:
Pressio reducendi valvae generis DR 6 DP ad pressionis systematis redigendum adhibetur.
Valvae typus DR 10 DP est valvae directae 3 viae designativae, cum pressione munus in parte pressionis imminutae relevium.
Pressura occasus est mediante pressione elementi proficiscentis (1).
In reliquis, valvae normaliter apertae sunt, et fluidus impeditus fluere potest a portu B ad portum A. Pressura in portu A adest etiam in fine FUSUS (2), per lineam control(4), obsistentem compressioni fonti. 3). Cum pressio in portu A attingit pressionem gradum ad fontem vernum (3), FUSUS (2) movet ad imperium situm et pressionem in portu A constantem tenet.
Liquor ad valvae moderandum sumitur a portu A via exercendorum moderatio.
Si pressio in portu A adhuc debitas vires externas adhuc surgit, FUSUS (2) adhuc longius versus compressionem movetur (3).
Hoc facit ut via fluit ut aperiatur in potestatem terrae(5) in dicionem spool(2) ad piscinam (port Y). Liquor sufficiens tunc in piscinam fluit ne quis adhuc in pressura oriatur.
Fons cubiculi (6) exhauritur ad piscinam extrinsecus per portum Y.
Valvae libitum non reditus (7) praesto est ut liberum fluxum a portu A ad portum B permittat.
Connexio pressionis pressione (8) permittit ut secundaria pressionis monitoria sit.
structuram DR10DP 1- 40B
Symbola de DR10 DP
