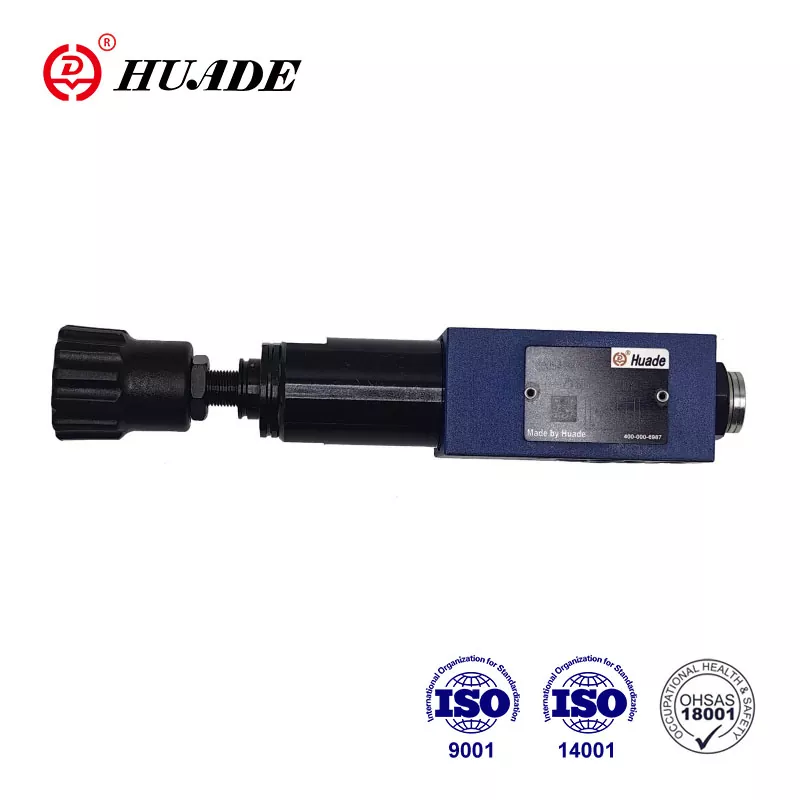

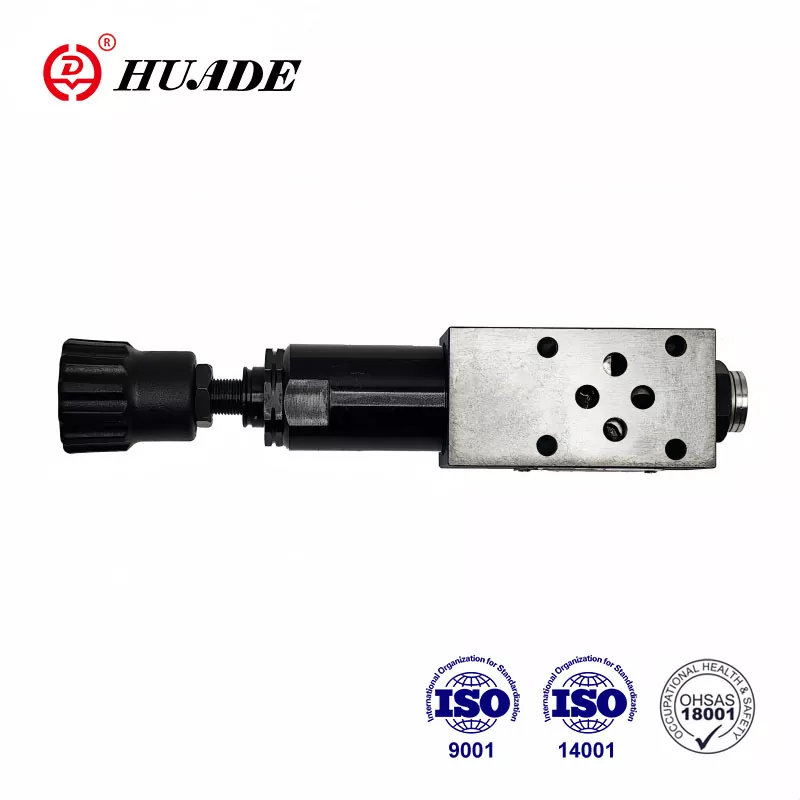

Huade Hydraulic anno 1979. technologiam ab Rexroth introducens, Huade Hydraulic nunc in opificem hydraulicum potentissimum Sinarum evolvit. Impetus reducendi Valvae ZDR 6 D eandem seriem productorum Rexroth reponere potest. Habet 3 elementa temperatio cum consilio laminae Sandwici. Comparatus cum aliis similibus productis, pressio Huade® valvulae minuendae in hoc campo magis stabilis effectus est. Huade Hydraulica prudentiam intendit, servata quadam qualitate campi, ut fructus eius amplitudinem mercaturae pretio minore agnoscant.
|
Pressura fluidi |
Oleum minerale (nam sigillum NBR) vel phosphas ester (pro FPM sigillum) |
|
Pressura fluidi temperatus range(℃) |
-30 ad +80 |
|
Viscositas range (mm / s) |
10~800 |
|
Gradus fluidi contagione (㎛) |
Maximum gradum licitum est |
|
Max.operating Pressura (inlet) (MPa) |
usque ad 31.5 " |
|
Secundae pressura (output) (MPa) |
Sursum ad 2.5, sursum ad 7.5, ascendite ad 15.0, ascendite ad 21.0 |
|
Retro pressura portum Y (MPa) |
usque ad 16.0 |
|
max.flow (L/min) |
usque ad 50.0 |
|
Pondus (kg) |
approx.1.2 |
Features:
Sandwico laminam design
IV pressura ratings
3 temperatio elementorum;
. Gyratorius nodi
. Sleeve cum exagono et tutela cap
. Lockable gyratorius sphærulæque cum magnitudine
Impetus reductionem in portubus A, B vel P
Reprehendo valvae, ad libitum
▶ DIN 24 340, forma A, ISO 4401 et CETOP-RP 121H
Applicatio:
Pressura Reducendi Valvae genus ZDR 6 D ad redigendum systema pressionis adhibetur.
1. Sectio et symbolum Pressurae Reducendi Valvae ZDR 6 D
Pressio reducendi valvularum genus ZDR 6 D. sunt 3-via directa pressionis operatae reducendi valvulae laminae sandwici cum consilio pressionis functionis subsidii in parte secundaria. Pressio valvae reducendae basically consistit in habitatione (1), potestate FUSUS (2), compressione fontis (3) et elementi temperatio (4) necnon cum valvae perscriptio libitum.
Pressio secundaria pressionis temperatio elementi ponitur (4).
Exemplar "ZDR6DA"
In caetero, valvae normaliter apertae sunt, et fluidum impedimentum a portu A ad portum A1 manare potest. Pressio in portu A1 est simul per lineam rectam praesentem in FUSUS area opposita compressioni ver (3). Cum pressio in portu A1 superat pressionem gradu in compressione positam fons (3) imperium FUSUS (2) movet in potestate positionis contra compressionem fontis (3) et pressionem constituit in portu A1 constantem tenet.
Imperium pressura et gubernator oleum e portu A1 per lineam imperium sumuntur.
Si pressio in portu A1 adhuc longius ob vires externas oritur, gubernatio FUSUS (2) adhuc longius versus compressionem movetur (3).
Hoc facit ut fluit iter ad portum A1 aperiendum per terram ditionis (9) in dicione spool (2) ad piscinam. Succus sufficiens tunc fluit ad piscinam ne quid amplius in pressura oriatur. Thalamus fons (7) semper exhauritur ad piscinam exterius per artem (6) ad portum T (Y).
Connexio pressionis pressionis (8) permittit ut secundae pressionis in valvae monitori sit.
in portubus A1 ad A in versione 'DA' valvae perscriptio profluentia gratis aptare possibile est.
Exempla 'DP' et 'DB'
In exemplari 'DP', pressio reducta est in portu P1. Moderatio pressionis et oleum gubernatori interius a portu P1.
In exemplari 'DB', pressio in portu P1 redacta est, et gubernator oleum e portu B desumptum.
Attendite!
In archetypo DB cavendum est, pressionem in portu B non esse altiorem quam pressionis statuto, cum valvae directionalis positione P ad A. Alioquin pressio in portu A reducatur.
structuram ZDR 6 DA1-40B
Symbola ZDR 6 DP...-40B
