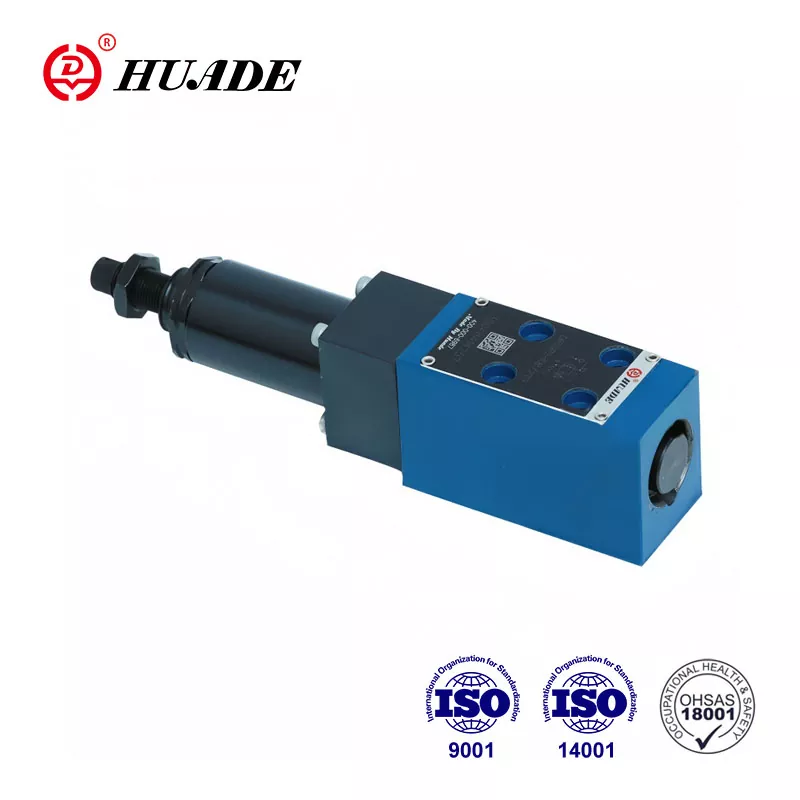

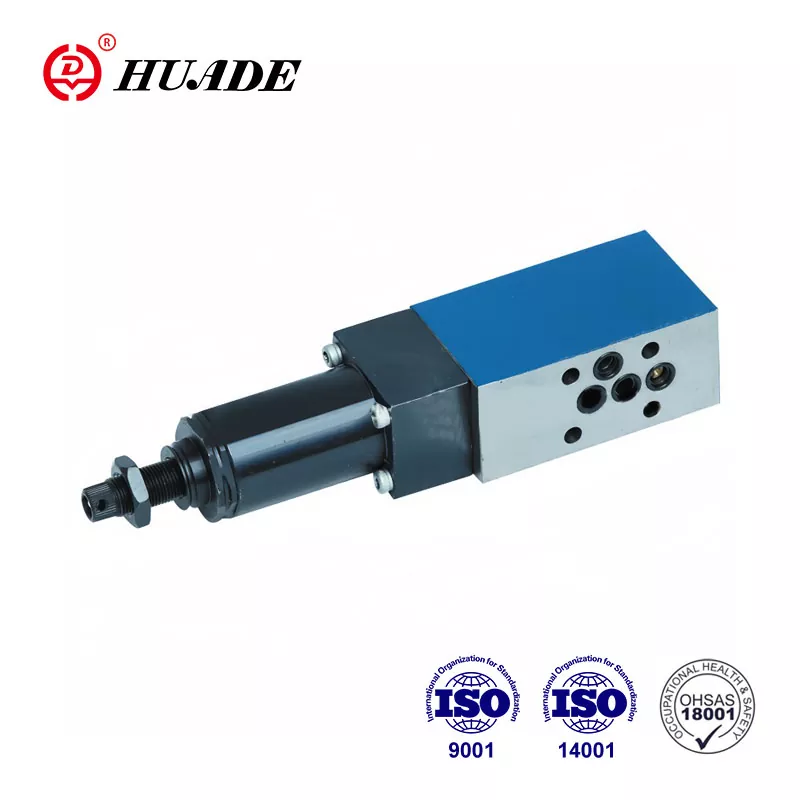

Pressio reducendi valvae DR 5 DP pressionem in systemate hydraulica regere adhibetur. Ob technologiam Rexroth introducendam, Huade® DR 5 series pressus valvularum DP reducendi idem genus Rexroth reponere potest. Huade Hydraulic systema stricte probatum habet ut altam qualitatem fructuum suorum curet. Series pressionis valvularum controllatae late in systemate hydrau marino utuntur.
|
Max.operating pressura (Portus P) (MPa) |
usque ad 31.5 " |
|
Maximilianus. secundarium pressura (Portus A) (MPa) |
usque ad 21.0; sine non-reditus valvae sursum ad 31.5 |
|
Max.back pressura (Portus T(Y)) (MPa) |
usque ad 6.0 * |
|
Max.flow (L/min) |
usque ad XV " |
|
Pressura fluidi mineralis oleum |
Oleum minerale (pro sigillo NBR) vel ester phosphas (pro sigillum FPM) |
|
Viscositas range (mm / s) |
10~800 |
|
Pressura fluidi temperatus range(℃) |
-30 ad +80 |
|
Contaminationis gradus (um) |
Maximus gradus contaminationis fluidi licitus est NAS 1638 classis IX. |
|
Pondus (kg) |
approx.1.0 |
Features:
Subplate adscendens
V pressura ratings
IV temperatio elementis
. Gyratorius nodi
. Pone cochlea cum exagono et pileo tutelario;
. Lockable gyratorius sphærulæque cum magnitudine
. Gyratorius sphærulæque cum scale
Reprehendo valvae, ad libitum
▶ DIN 24 340, forma D, ISO 5781 et CETOP - RP 121H
Applicatio:
Pressio reducendi valvae DR 5 DP ad pressionis systematis redigendum adhibetur.
Valvae genus DR5 DP est via 3-via directa pressionis operatae reducens valvae cum pressione functionis subsidii in parte secundaria.
Pressio secundaria pressionis elementi temperatio ponitur (4). In reliquis valvae normaliter apertae et pressionis fluidi impeditus a portu P ad portum A manare potest. Pressio in portu A simul est, per lineam rectam (6), praesens in FUSUS area compressioni opposita. vere (3). Cum pressio in portu A superat pressionem gradu in compressione positam (III), imperium FUSUS (2) in imperium positionem movet et pressionem in portu A constantem tenet.
Imperium et gubernator oleum sumuntur a portu A via versus imperium (6).
Si pressio in portu A adhuc ob vires externas in actu augetur, moderatio FUSUS (2) adhuc longius ad compressionem ver movet (3).
Hoc facit ut via fluens aperiatur ad portum A via dicionis terre (8) in dicione spool (2) ad piscinam. Liquor satis pressus deinde in piscinam fluit ne quid amplius in pressione oriatur.
Cubiculum vernum semper hauritur ut extra piscinam per portum T(Y).
Liberi reditus e portu A ad portum P fluunt nam valvae libitum repressae (5) accommodari possunt.
structura DR 5 DP 3 10B
Symbola DR 5 DP
