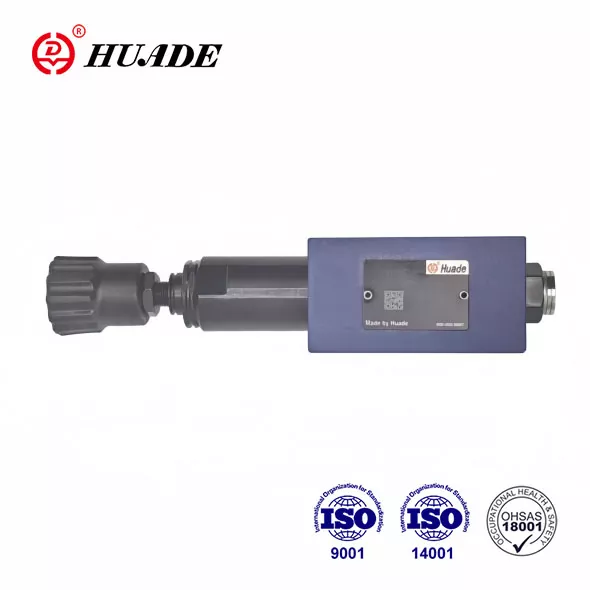

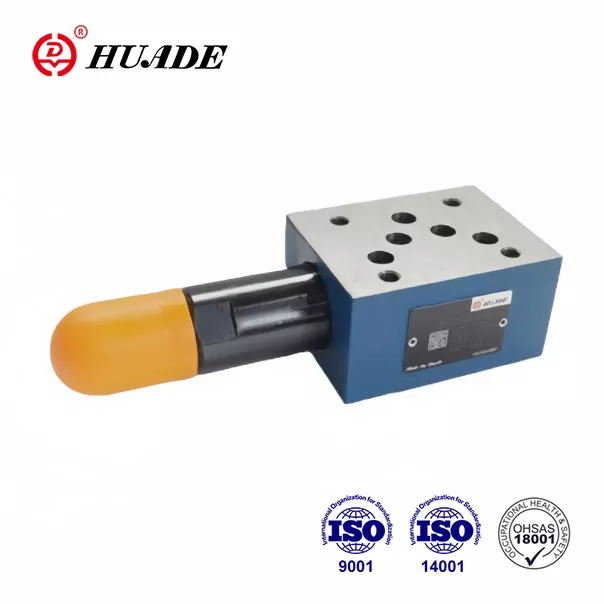

Huade® pressure reducing valves ZDR 10 D is used to reduce the pressure of various hydraulic systems. They have completely comply with to the international standards. Huade Hydraulic has introduced the advanced technology from Rexroth due to two long-term cooperation from 1979. Huade Hydraulic make full use of domestic resources to control costs in order to provide hydraulic products at a reasonable price.
|
Pondus (kg) |
approx.2.8 |
|
Pressura fluidi |
Oleum minerale (pro sigillum NBR) vel phosphas ester (pro FPM sigillum) |
|
Pressura fluidi temperatus range(℃) |
-30 ad +80 |
|
Viscositas range (mm / s) |
10~800 |
|
Gradus fluidi contagione |
commendare filtrum cum minima retentione rate β10 ≥ 75 |
|
Max.operating Pressura (inlet) (MPa) |
usque ad 31.5 " |
|
Secundae pressura (output) (MPa) |
ad 2.5.up to7.5, usque ad 15.0.up ad 21.0 |
|
Retro pressura portum (MPa) |
usque to16.0 |
|
Max.flow (L/min) |
80 |
Features:
Sandwico laminam design
Impetus reductionem in portubus A, B vel P
IV temperatio elementis
. Gyratorius nodi
. Hex. Caput stupra cum tutela cap
. Lockable gyratorius sphærulæque cum magnitudine
. Gyratorius sphærulæque cum scale
IV pressura ratings
libitum reprehendo valvae
▶ DIN 24 340, forma A, ISO 4401 et CETOP - RP 121H
Applicatio:
Valvae typus ZDR 10 D pressionis systematis minuendae adhibetur.
1. Sectio et symbolum Pressurae Reducendo Valvae ZDR 10 D
Pressio reducendi valvae generis ZDR 10 D. est valvae 3-via directa operatae laminae fartitae consilio cum pressione functionis subsidii in parte secundaria.
Pressio valvae reducendae basically consistit in habitatione (1), potestate FUSUS (2), compressione ver(3), temperatura (4) necnon valvae libitum perscriptio.
Pressio secundaria pressionis elementi temperatio ponitur (4).
Exemplar 'Etiam'
In reliquis valvae normaliter apertae sunt, et fluidum impedimentum a portu A1 ad portum A2 manare potest. Pressio in portu A2 est simul per lineam rectam (5) praesens in FUSUS area opposita compressioni ver(3). Cum pressio in portu A2excedit, pressionis gradu in compressione verno posita (3), imperium FUSUS (2) movet in potestate positionis contra compressionem fontis (3) et pressionem in portu A2 constantem positam tenet.
Imperium pressura et gubernator oleum sumuntur a portu A2 per rectam lineam (5).
Si pressio in portu A2 adhuc longius ob vires externas oritur, gubernatio FUSUS (2) adhuc longius versus compressionem movetur (3).
Hoc facit ut via fluens aperiatur ad portum A2 per dicionem terre(5) in dicione spool (2) et habitationi (1) ad piscinam (port TB). Liquor sufficiens tunc in piscinam fluit ne quis adhuc in pressura oriatur.
Fons cubiculi (7) semper exhauritur ad piscinam externam per portum TA.
Connexio pressionis pressio (VIII) permittit in valvae secundae pressionis monitorem esse.
in portubus A2 ad A1, in versione 'DA', valvae perscriptio pro libero fluxu aptare tantum potest.
Exempla 'DP' et 'DB'
In exemplari 'DP', pressio reducta est in portu P1. Moderatio pressionis et oleum gubernatori interius a portu P1.
In exemplari 'DB', pressio in portu P1 redacta est, et gubernator oleum e portu B desumptum.
Attendite!
Cum valvae directionalis in loco P ad A switched est, pressio in portu B pressionem secundariam statutam non excedere debet. Alioquin pressio in portu A reducta erit.
Si sine valva directionali adhibita, TA et TB coniungi debent (exampla lamina involucri).
structura ZDR 10 DA1-50B/...YM
Symbola ZDR 10 DP...-50B
