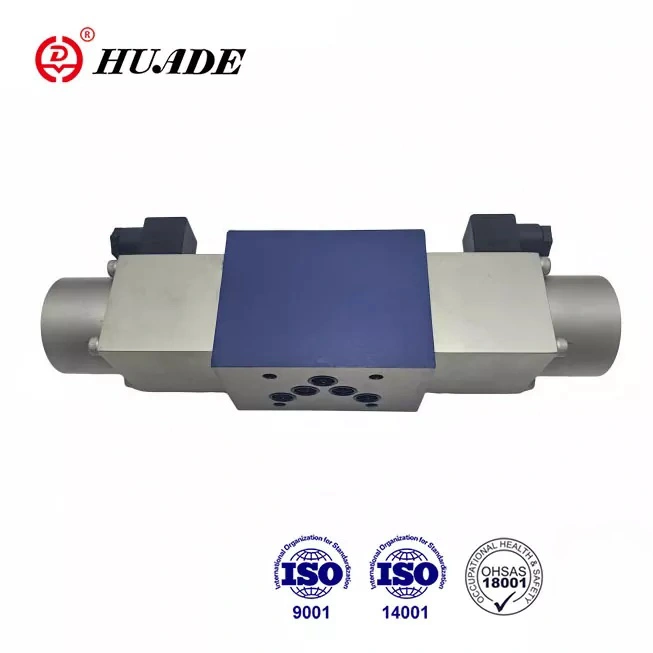

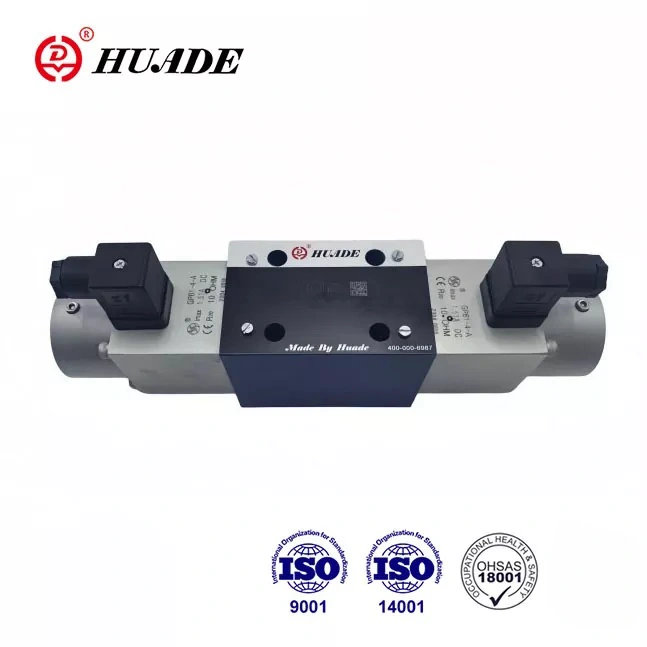

Typus 4WRA valvulae directionalis imperium directae operatae sunt per solenoidas proportionales. Late adhibentur in variis ambitibus industrialibus hydraulicis quae directionem requirunt et imperium fluunt. Gratias ad duos diuturnum collaborationes, Huade® valvulae directionales proportionales possunt aequare eosdem productos a Rexroth oblatos in effectu. Pretium huius facti relative inferior est.
|
Hydraulica notitia |
|||
|
Magnitudo |
6 |
10 |
|
|
Operans pressura (Mpa) |
portum A, B, P |
31.5 |
31.5 |
|
portum T * |
16 |
16 |
|
|
Fluxus (L/min) |
43 |
95 |
|
|
Gradus contagione |
≤ 20 (≤10 commendo) |
||
|
Hysteresis (%) |
<6 |
<5 |
|
|
Repetitio (%) |
<3 |
<2 |
|
|
Frequentia responsio (-3dB, signum ± 100%) (Hz) |
6 |
4 |
|
|
Pressura fluidi |
Oleum minerale (pro sigillum NBR), Phosphate ester (pro FPM sigillum) |
||
|
Viscositas range (mm / s) |
3.8 ad 380 |
||
|
Pressura fluidi temperatus range (℃) |
-30 ad+80 |
||
|
Pondus (kg) |
Valvae uno solenoid |
1.75 |
5.9 |
|
Valvae duo solenoid |
2.5 |
7.5 |
|
|
Electrical data |
|||
|
Magnitudo |
6 |
10 |
|
|
Genus voltage |
Direct voltage |
Direct voltage |
|
|
Nominal intentione (V) |
24V |
||
|
Max.current per solenoid (A) |
1.5 |
||
|
Solenoid coil |
Frigus valorem ad 20℃ |
5.4 |
10 |
|
Max.warm valorem |
8.1 |
15 |
|
|
Mauris tortor |
usque ad + L " |
||
|
Coil temperatus |
ad + CL " |
||
|
Insulatio valvae DIN 40 050 |
IP65 |
||
|
Associatur amplians (24 V genus pontis rectifier) |
VT-3013S30 |
VT-3014S30 |
|
Features:
▶ Valvae proportionales actuatae directae moderantes directionem et volumen fluxus fluidi hydraulici
pro subplate adscendens
Pro ansa aperta utriusque directionis et fluxus fluidi hydraulici
Spring sitas potestate FUSUS
Minimum pressura stilla per imperium terras
Tam valvae et electronic imperium ab uno elit
Applicatio:
Typus 4WRA valvularum directionalium moderatio adhibenda est ad directionem ac quantitatem fluxus moderandum.
Imperium directivum valvularum typus 4WRA fundamentaliter habitationis consistit (1), imperium FUSUS (3), unus vel duo fontes reditus (2), et insuper unus vel duo solenoides proportionales (5).
Typus 4WRA 6.......10B/..... et 4WRA 10......10B/.....(3-positio valvae)
Si solenoids non reducitur ad potestatem FUSCUM (3), servatur in neutra positione mediante reditu fontium (2). Actus gubernationis FUSUS (3) directe est per proportionalem solenoidalem (5). Si, exempli gratia, solenoid 'A' versetur, gubernationem spool (3) ad ius pro proportione signo electrico impellet. Coniunctiones igitur fiunt ex P ad B et A ad T.
Hoc modo imperium FUSUS (3) facit ut striatus V informibus gradatim ad fluere aperiat. Cum proportionalis solenoides (5) de-energitur, imperium FUSUS (3) ad centrum positionis per reditum vere redditur. (2).
Structura Proportional Valvae Directionalis 4WRA
Type 4WRA ...A...10B et 4WRA ...B...10B (2-positio valvae)
Munus valvae huius eadem est ac illa pro valvae speciei 4WRA.Sed suus 2-positio valvae directional cum uno tantum.
proportionalis solenoid
Typus 4WRA adoptat subplatam ascendentem, fons centrum et pressuram humilem stillam per terras moderans.
Saepe in machina, levi industria, metallurgia, mea, spatio fugae et aliis agris usi sunt.
Structurae Valvae Directionis Proportionalis 4WRA....A... et 4WRA....B...
Signum Valvae Directionis Proportionalis 4WRA
