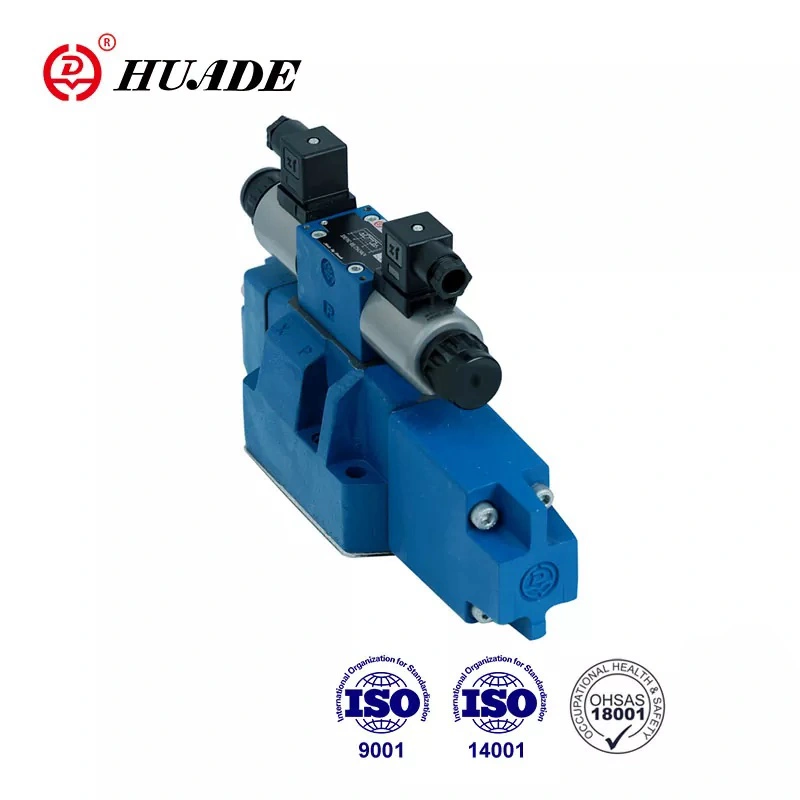

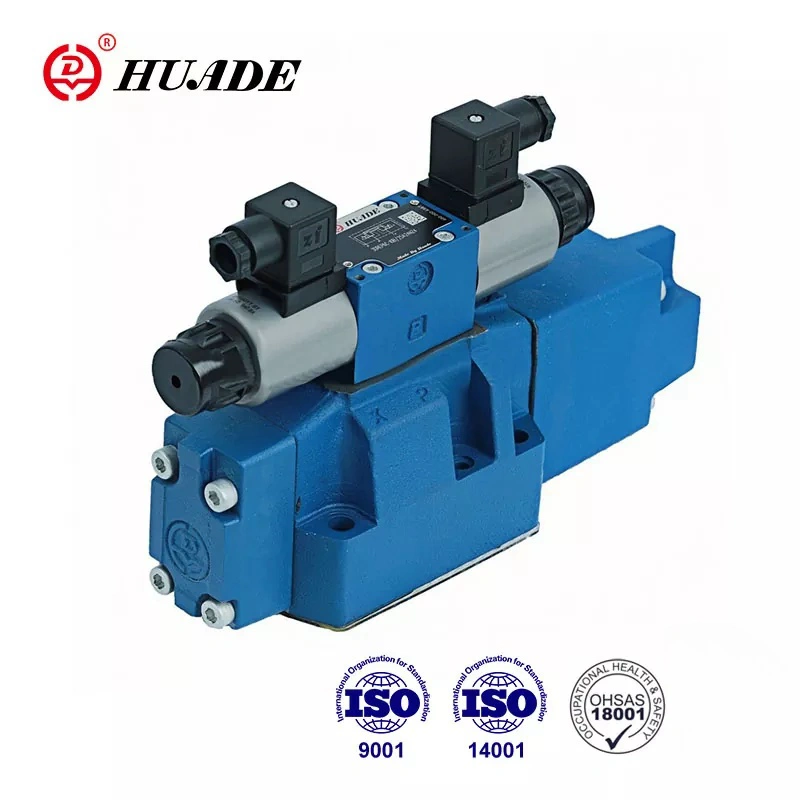

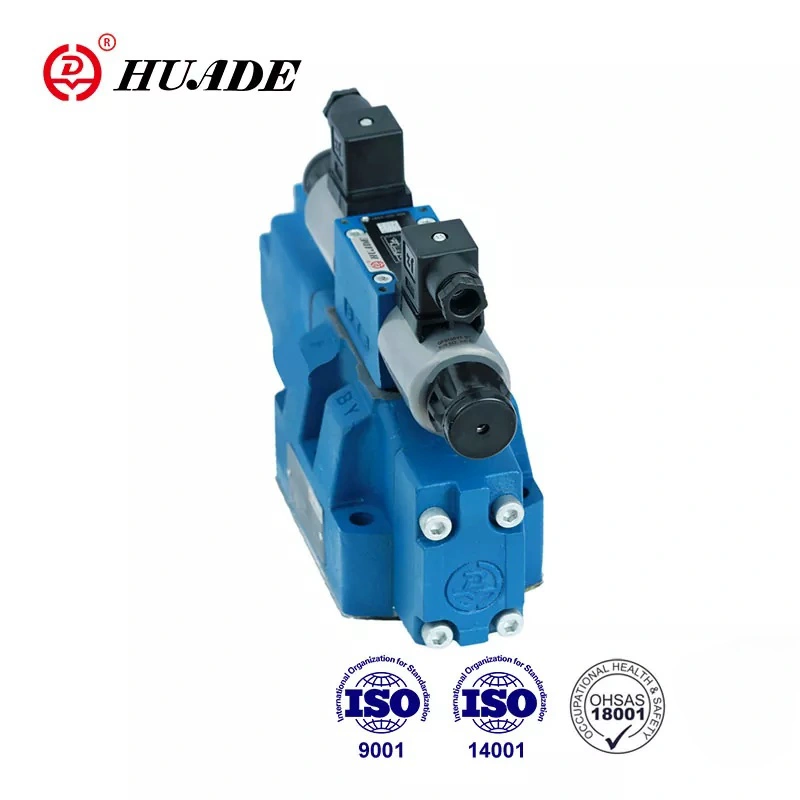

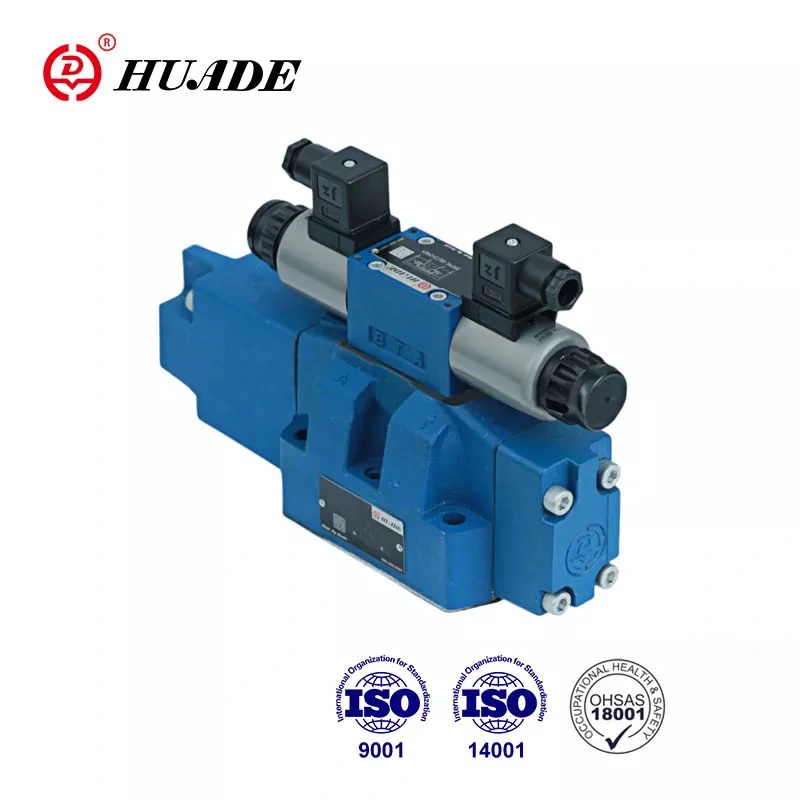

Una valva proportionalis 4WRH directionem fluere ac fluere potest, et systematis structuram simplicem facit. Valvae corpus alveum internum iactare, cum capacitate fluunt et magnae rate fluunt. Valvae principale adoptat axialem triangularem dicionem sulcus, cum parvae pressionis guttae et pressionis damnum in humero moderante. Typus 4WRH valvae proportionalis apta est ad systemata magna cum fluxu et accuratione requisita.
|
Hydraulica notitia |
|||||
|
magnitudine |
10 |
16 |
25 |
32 |
|
|
gubernator valvae pressura (MPa) |
externum gubernator oleum copia |
3 ad 10 |
|||
|
internum gubernator oleum copia |
Usque ad X (per X debet ZDR6DP2-30B install / 75YM) |
||||
|
Pelagus valvae pressura (MPa) |
31.5 |
35 |
|||
|
Reditus pressura (MPa) |
portum T (gubernator externus reditus olei) |
31.5 |
25 |
15 |
|
|
portum T (gubernator internus oleum reditum) |
3 |
||||
|
Y port |
3 |
||||
|
Gubernator oleum volumen(cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Gubernator oleum ad portum X vel Y fluxus (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Influunt per valvulam principalem (L/min) |
270 |
460 |
877 |
1600 |
|
|
Hysteresis (L/min) |
6 |
||||
|
Repetitio (%) |
3 |
||||
|
contagione gradus (㎛) |
≤20 |
||||
|
Liquor |
Oleum minerale (pro sigillum NBR).Phosphate ester (pro FPM sigillum) |
||||
|
Viscositas range (mm / s) |
2.8 ad 380 |
||||
|
Liquor temperatus range (℃) |
-20 to +70 |
||||
|
Adscendens loco |
ad libitum |
||||
|
Pondus (kg) |
valvae uno solenoid |
7.4 |
12.7 |
17.5 |
41.8 |
|
valvae duo solenoids |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Electrical data |
||
|
Genus copia |
DC |
|
|
Nominal current solenoid (A) |
0.8 |
|
|
Coil resistentia (Ω) |
frigus (at20℃) 19.5; max.valve, calidum 28.8 |
|
|
Ambitus temperatus (℃) |
50 |
|
|
Coil temperies (℃) |
150 |
|
|
Officium cyclum |
Continuus |
|
|
Gubernator vena (A) |
0.02 |
|
|
Insulation |
IP65 |
|
|
Consociata |
Cum I conportabit aggerem tempore |
VT-3000S30 |
|
Cum V conportabit aggerem temporibus |
VT3006S30 |
|
|
Connexio electrica |
Nexum plug |
|
Features:
Gubernator directionem WRH valvae proportionalis
pro subplate adscendens
Nam imperium utriusque directionis et fluxus rate fluidi hydraulici
▶ Ver sitas .no FUSUS summa
Low pressura stilla per imperium terras
Valvae et electronic imperium ex uno fonte
Proportional solenoid operatio
▶ DIN 24 340 formare formam A, ISO4401 et CETOP-RP121H
Applicatio:
Typus 4WRH valvae proportionalis late in variis industriis adhibetur, sicut instrumenta machinae, metallurgiae, industriae lucis, fodiendi, machinandi, etc.
Genus valvulae 4WRH gubernatori operatae sunt valvulae directionales proportionales ad operationem externam per pressionis imperium valvularum. Munus et principium idem est ac quod pro valvae speciei 4WRZ. Lamina inter-connexa (12) connectit gubernatorem nexum A cum nexu T(Y. ) et gubernator nexus B cum P(X). Gubernator pressionis ad valvulam principalem debet esse ab 0.4 MPa ad 2.5 MPa.so fluit vel ab P ad A et B ad T vel P ad B et A ad T.
Structura Proportional Directional Valvulae 4WRH
Gubernator valvae
Gubernator valvae proportionalis est solenoides operatus 3 pressurae valvae 3DREP6 reducentes (type 3DREP6). Iugula inserta in portum A et B installantur, praeterea singula textum 3DREP6 videre
Structura valvae gubernatoris genus 3DREP6
Symbolum Valvae Proportional Directional 4WRH
