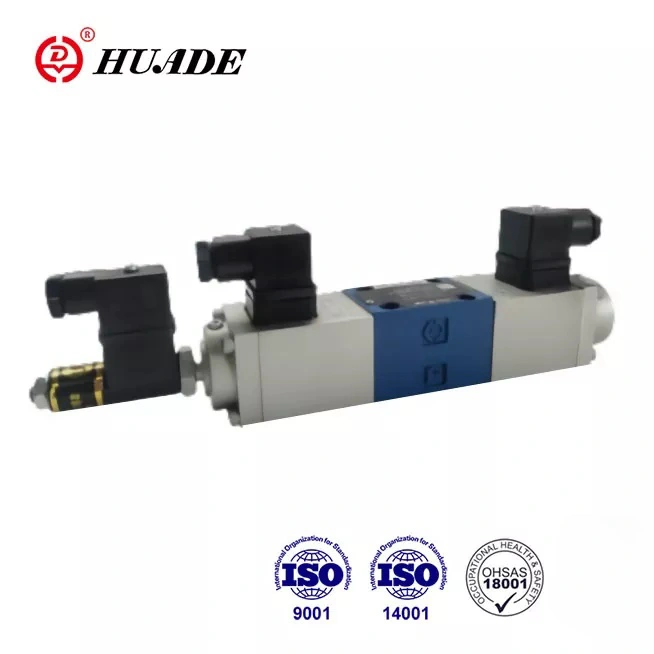

Typus 4WRE valvae proportionalis adoptat sub-laminam ascendentem, centrum vernum. Bonorum fluxus capacitas, alta pressio et excellentia repetitio subtilitatis, opportuna ad usum. Potest seriei 4WRE reponere:1X oblatum a Rexroth per cooperationem cum Rexroth per duos diuturnum tempus. Factio de 4WRE valvae proportionalis potest aequare notae primae ordinum internationalium. Bonum est, parabilis jocus.
|
Hydraulica notitia |
|||
|
Magnitudo |
6 |
10 |
|
|
Operans pressura (Mpa) |
portum A, B, P |
31.5 |
31.5 |
|
portum T * |
16 |
16 |
|
|
Fluxus (L/min) |
65 |
260 |
|
|
Contaminationis gradus (㎛) |
≤ 20 (≤10 commendo) |
||
|
Hysteresis (%) |
<1 |
<1 |
|
|
Repetitio (%) |
<1 |
<1 |
|
|
Responsio sensus (%) |
≤ 0,5 nominis signum |
≤ 0,5 nominis signum |
|
|
Frequentia responsio(-3dB) (Hz) |
6 |
4 |
|
|
Hydraulica fluida |
Oleum minerale (pro sigillum NBR), Phosphate ester (pro FPM sigillum) |
||
|
Viscositas range (mm / s) |
2.8 ad 380 |
||
|
Pressura fluidi temperatus range (℃) |
-20 to+70 |
||
|
Adscendens loco |
Libitum |
||
|
Pondus (kg) |
Valvae cum I solenoid |
1.91 |
5.65 |
|
Valvae cum II solenoid |
2.66 |
7.65 |
|
|
Electrical data |
|||
|
Genus voltage |
Direct intentione 24V vel 12V |
||
|
Maximilianus. vena per solenoid (A) |
1.5 |
1.5 |
|
|
Coil |
Frigus valorem ad 20℃ |
5.4 |
10 |
|
Max.warm valorem |
8.1 |
15 |
|
|
Mauris tortor |
usque ad + L " |
||
|
Officium |
Continuus |
||
|
Coil temperatus |
ad + CL " |
||
|
Nulla valvae |
IP65 |
||
|
Associated amplificator (pons genus 24V rectifier) |
in II conportabit aggerem temporibus |
VT-5001S20(pro 2-positionibus) |
VT-5002S20(pro 2-positionibus) |
|
ad I conportabit aggerem tempore |
VT5005S10(pro 3-positionibus) |
VT 5006S10(pro 3-positionibus) |
|
|
Transducer positional inductivum |
|||
|
Systema electrica mensurae |
LVDT |
||
|
Imperium plaga (mm) |
± 4.5 linearibus |
||
|
Linealitatis tolerantiae (%) |
1 |
||
|
Resistentia Coil (Ω) |
R20 |
56 |
|
|
R20 |
56 |
||
|
R20 |
112 |
||
|
Inductionem (mH) |
6 ad 8 |
||
|
Oscillator frequentiae (KHz) |
2.5 |
||
|
Nulla valvae |
IP65 |
||
Features:
▶ Valvula ad moderandam utramque partem et fluxum fluidi hydraulici
pro subplate adscendens
Electrical situ feedback
Spring sitas potestate FUSUS
Minimum pressura stilla per imperium terras
Tam valvae et electronic imperium ab uno elit
▶ DIN 24 340 forma A, ISO4401 et CETOP - RP121H
Applicatio:
Valvae directionalis 4WRE ambitus arcto apta est, et late in machina, levi industria, metallurgia, mea, spatio fugae et aliis campi utuntur.
Typus 4WRE valvulae directionales mediantibus solenoids proportionalibus directae operatae sunt et directionem ac volumen fluxus regere adhibentur.
Plerumque habitationem consistunt (1), spool control (4), duo reditus fontes (5), duo solenoides proportionales (2) et transductor positivus (3).
Type 4WRE6....10B.... and 4WRE10... 10B...(3-position)
Si solenoid 'a' (2) evadit, FUSUS ad dextram movetur, itineratio proportionalis in signo electricae initus. Imperium FUSUS (4) facit ut striatus V informibus gradatim ad fluere aperiat. Situs imperii FUSUS (4) a transducer positionali monitore est (3). In electronica potestate positus actualis imperii FUSUS cum prae-statu pretii comparatur. Hic ponitur imperium in circuitu qui differentias exsistentes agnoscit
inter valorem prae-positum (valorem mandatum) et valorem feedback (valorem actualem) et aptis significationibus in solenoids pertinentibus corrigitur. Semel solenoid 'a' (2) de-energiata est potestas FUSUS in suo centro positio per fontes reditus redditur (5).
Structura Directionis Valvae Proportionalis 4WRE6... et 4WRE10...
Type4WRE..A...10B/....(2-positionvalve)
Principium huius generis valvae idem est quod 4wRE...10B/ .. Hoc autem genus valvae unum tantum sensorem et unum solenoidem habet.
Structurae Proportional Directionalis Valvae 4WRE6....A... 10B et 4WRE10...A... 10B
Symbol of Valvae Directional Proportional 4WRE
