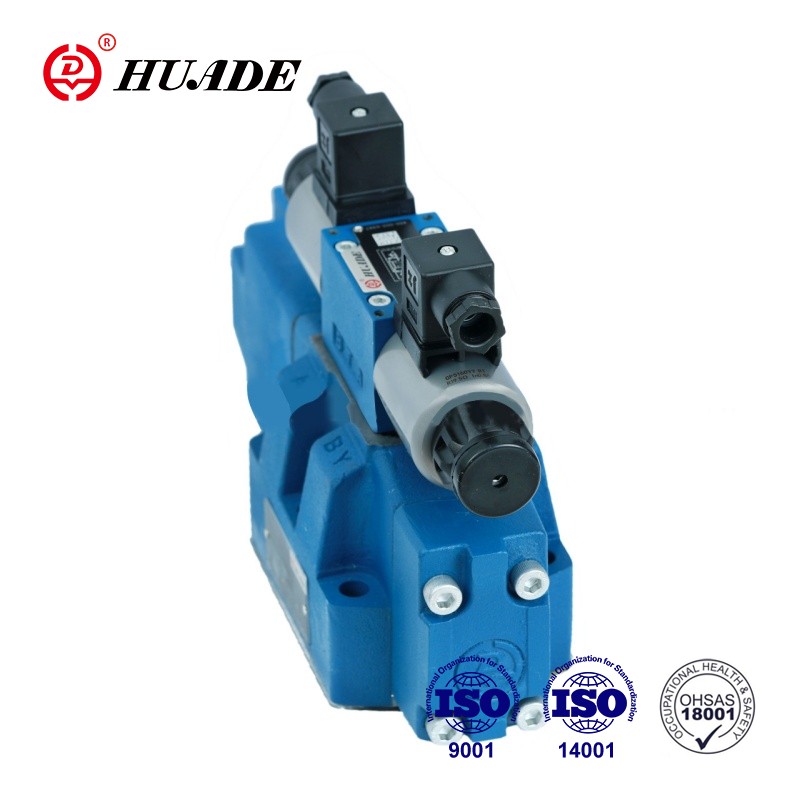

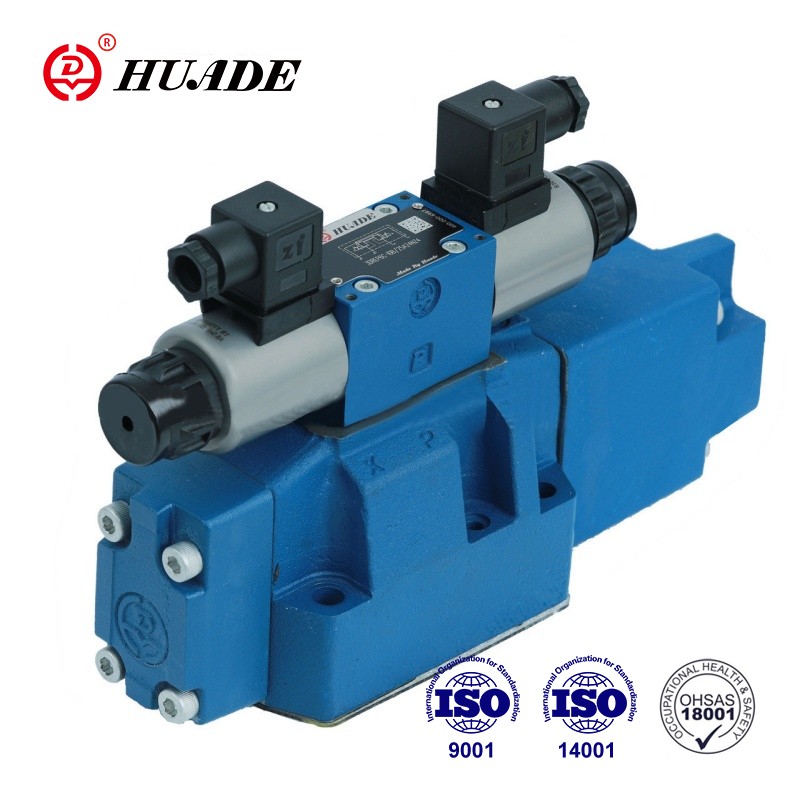

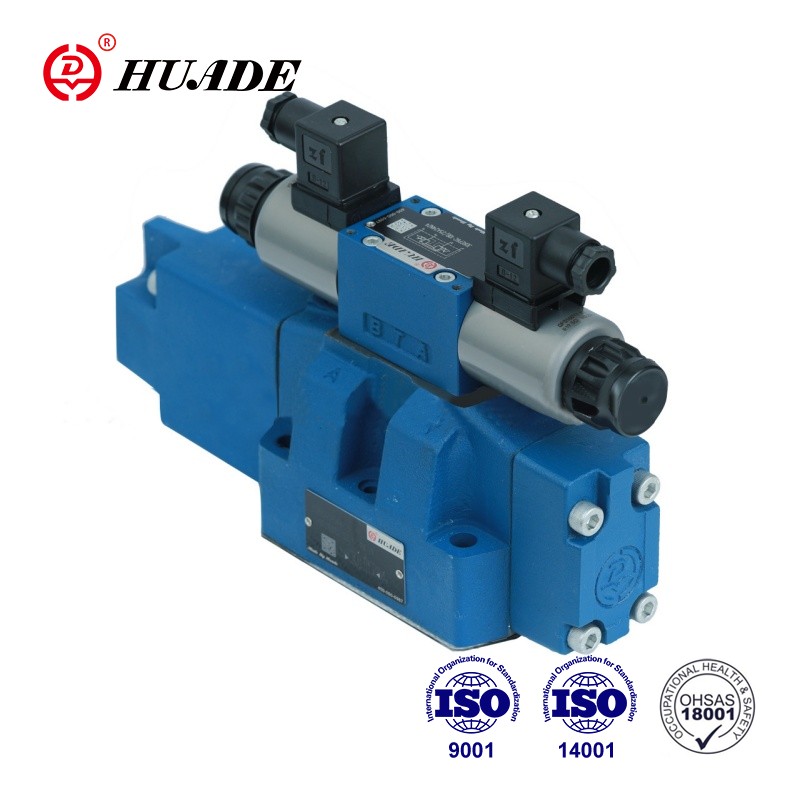

Genus HD-4WRZ valvulae sunt 4-modo valvulae quae per solenoidas proportionales fiunt. Solent moderari directionem ac rate fluxus. Huade Hydraulic technologiam altam a Rexroth induxit. Post annos investigationis independens et evolutionis, valvulae proportionales ab Huade productae optimam habent observantiam, quae cum notis summarum comparari potest.
| Hydraulic | |||||
| Nomen magnitudine | 10 | 16 | 25 | 32 | |
| Operans pressura | gubernator oleum copia externa | 3~10 | |||
| -Pilot valvae (MPa) | gubernator oleum copiam internus | 10~31.5 | 10~35 | ||
| -Main valvae (MPa) | 31.5 | 35 | |||
| Redi linea pressura (MPa) | Portus T (gubernator oleum externum exhaurire) | 31.5 | 25 | 25 | 15 |
| Portus T (gubernator oleum exhauriunt intermal) | 3 | ||||
| Portus Y | 3 | ||||
| Gubernator oleum volumen (cm3) pro FUSUS motus 0 ~ C% | 1.7 | 4.6 | 10 | 26.5 | |
| Gubernator oleum ad portum X et Y fluxus (L/min) pro iit forma input signum 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Influunt per valvulam principalem (L/min) | 170 | 460 | 870 | 1600 | |
| Hysteresis% | ≤6 | ||||
| Pressura fluidi | DIN 51 524 | ||||
| Pressura fluidi temperatus range (℃) | -20~80 | ||||
| Viscositas range (mm2/s) | 20~ 380 | ||||
| Institutionem | ad libitum potius horizontalem | ||||
| Pondus pro version WRZ... (pro WRZE" praeterea 0.2kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Electrical | |||
| Valvae genus | SEP | FERVENS | |
| Genus voltage | DC | ||
| Max.current (A) | 1.5 | 2.5 | |
| Resistentia Solenoidei coil (Ω) | Frigus valorem ad 20℃ | 4.8 | 2 |
| Max.warm valorem | 7.2 | 3 | |
| Praesidium | IP65 | ||
| Coil temperies (℃) | ad CL " | ||
| Officium % | 100 | ||
| Imperium electronics | HD-VT-VSPA2-50-1X/. | integrated imperium electronics | |
Features:
Pilot operated proportional directional valvae
Nam subplate adscendens
-Potestas directionis ac rate fluxus
Ver sitas imperium FUSUS
Plectrum ac proportionale imperium electronics ex uno fonte
Applicatio:
Munus valvularum HD-4WRZ est moderari directionem ac ratem fluxus.
Valvae basically comprehendit: gubernator valvae , FUSUS principalis , valvae principalis , et centrum ver . Cum solenoide B in condicione de-egesedi imperium spool moventur ad dextram. Gubernator copia olei valvae gubernatoris est per portum P seu externum per portum internum X. Gubernator oleum per valvulam gubernatorem in cubiculum pressionis influit. et embolum principale movet pro proportione ad signum electricum input. Connexio ab P ad A et ab B ad T est per orificium speciei sectiones crucis cum notis progressivis.
Cum solenoideo A in condicione de-egesedo moventur ad sinistrum FUSUS principalis. Connexio a P ad B et ab A ad T. De-energiae solenoidis, imperium FUSUS et gubernator FUSUS in centrum suum reducuntur. dignitates.
Symbolum Valvae Proportionalis Directionis 4WRZ-7X
Gubernator oleum copia
