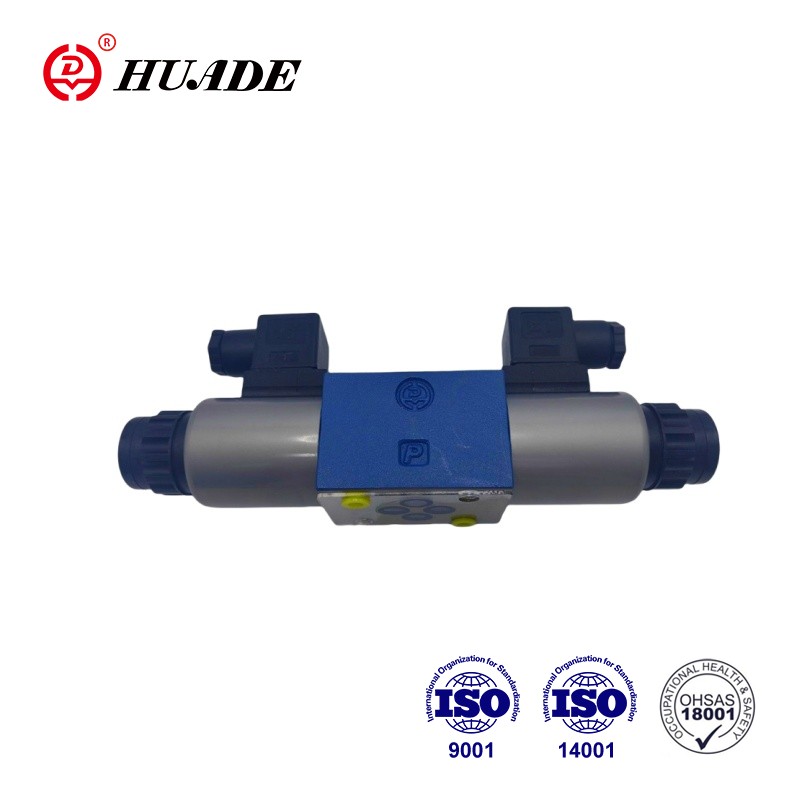

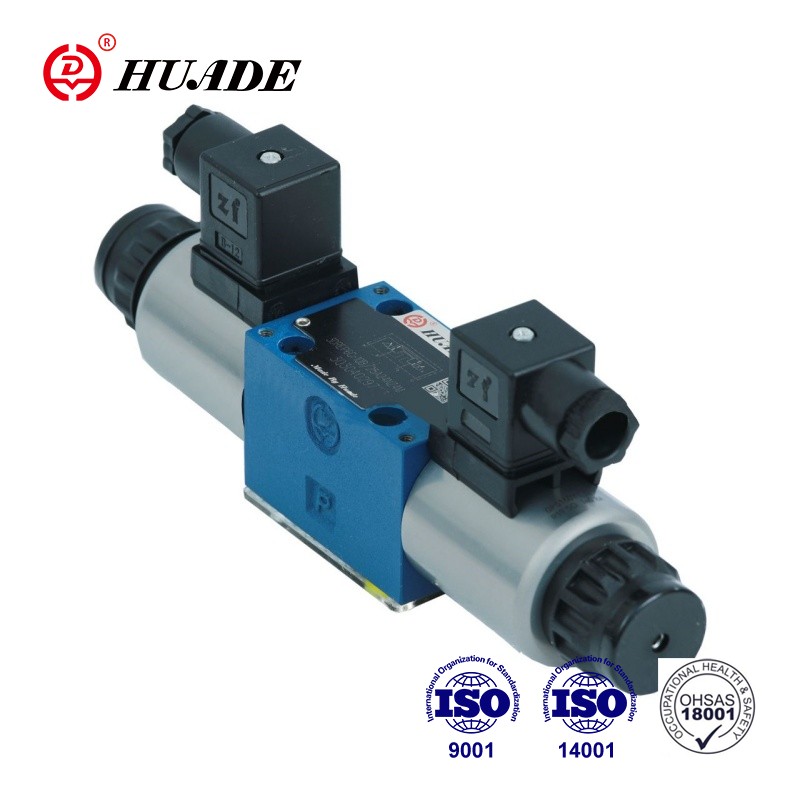

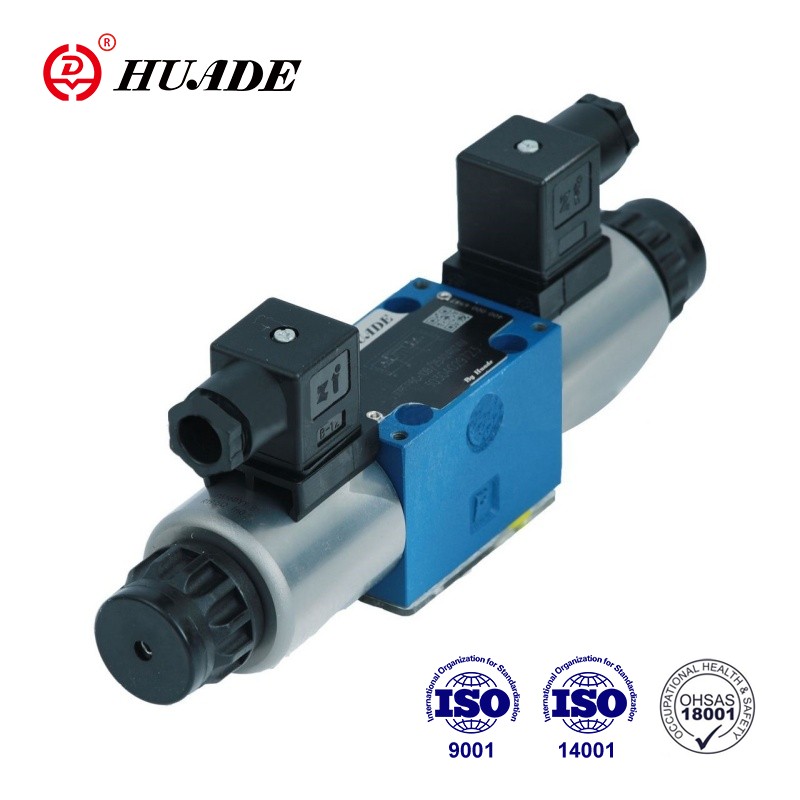

Et tres-via proportionalem pressura reducendo valvae 3Drept 6c habet commoda ieiunium responsio celeritate, princeps potestate accuracy et bona stabilitate. Simul, habet a pacto structuram et facile est install et ponere. Per usum, in pressura reducendo valvae sit regulariter inspecta et sustentatur ut eius normalis operatio et extend ad suum officium vitae.
| HYDRAULICUS | ||
| Operating pressura (MPa) | Portus P | X, si excess X, tunc installate in valvae, typus zdr6dp ..- 30b / ... in initus portum |
| Portus T | 3 | |
| Max.flow (l / min) | XV (Δp = 5MPa) | |
| Gradu contagione (um) | Filter commendaticiis cum minimum retention rate of Β1≥ LXXV | |
| Hysteresis (%) | ≤3 | |
| Repeatability accurate (%) | ≤1 | |
| RESPONSIO Sensitivity (%) | ≤1 | |
| Reversal span (%) | ≤1 | |
| Pressura fluidum | Mineralis oleum (nam NBR sigillum), PHOSPHATE Ester (nam FPM sigillum) | |
| Viscosity range (mm2/ S): | 2.8 ad CCCLXXX | |
| Pressura fluidi temperatus range (° F) | -20 ad CD | |
| Installation | libitum, potissimum horizontali | |
| Pondus (kg) | Typus C, 2.6; Type A.B: 1.5 | |
| Electrical, Solenoid | ||
| Copia voltage | Dc24v | |
| Nominal current per solenoid (a) | 0.8 | |
| Max.current per solenoid (a) | ≤0.02 | |
| Solenoid coil resistentia (Ω) | Frigus valorem ad XX ° C | 19.5 |
| Max. calidum valorem | 28.8 | |
| Opus | continuus | |
| Condition temperatus (° F) | ~ + L | |
| Coil temperatus (° F) | ~ + CL | |
| Donec Din40 L | Ip65 | |
| Electrica hospites | 3drep | Cum component plug ad Din43650-Am2 obturaculum, in Iungo ad Laudate XLIII DCL, Af2 / PG11 |
| 3drepe | Cum componentia plug ad E din43563, am6-3 obturaculum, in iungo E Din43563, BF6-3 / PG11 | |
Features:
▶ directe dispensata proportionalem valvulae ad imperium de pressura et directionem de fluxus
▶ actuated via proportionalem solenoids cum centralis filum et amovibiles coil
▶ vere sitas potestate FUSUS
Application:
Tres-via proportionalem pressura reducendo valvulae 3drepe 6c late in igne aqua copia, automatic asperscinkler ignis exstinguendo systems et variis hydraulicis apparatu, hydraulicarum systems et hydraulicis machinatione.
◆Design:
CYMBALE maxime complectitur:
◆Function:
Cum solenoids (I et II) de-ageret imperium FUSUS (V) tenendum in centrum situ per compressionem fontes.
In potestate FUSUS (II) est directe actum cum unus de solenoids est energized.
E.g. Per Energising Solenoid "A" (I)
→ pressura mensuræ FUSUS (V) et potestate Spool (IV) movere ad dextram quantum ad electrica input signum.
→ in nexu ex P ad B et ad T est per orificium forma crucem-sectiones cum progressivum fluunt characteres
◆De-Serenensium SOLENDOID (I)
→ in potestate Spool (IV) est ad suum centrum situ per compressionem fontes
In medio positus hospites A et B ad T sunt aperta igitur pressura fluidi potest libere fluere ad tristique. An optional manus overrides facit potest movere in potestate Spool (IV) sine energising solenoid.
●Operam!
Unintended usu manus override potest facere immoderatus apparatus motus!
Structuram proportionalem pressura reducendo valvae 3drepe 6c
Symbola proportionalis pressura reducendo valvae 3Drep 6c
