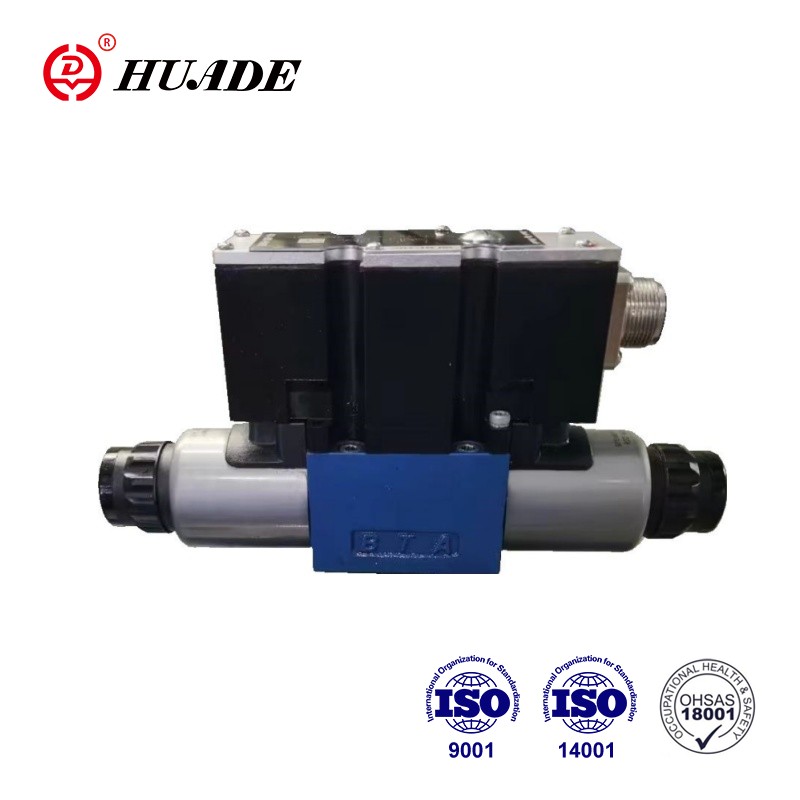

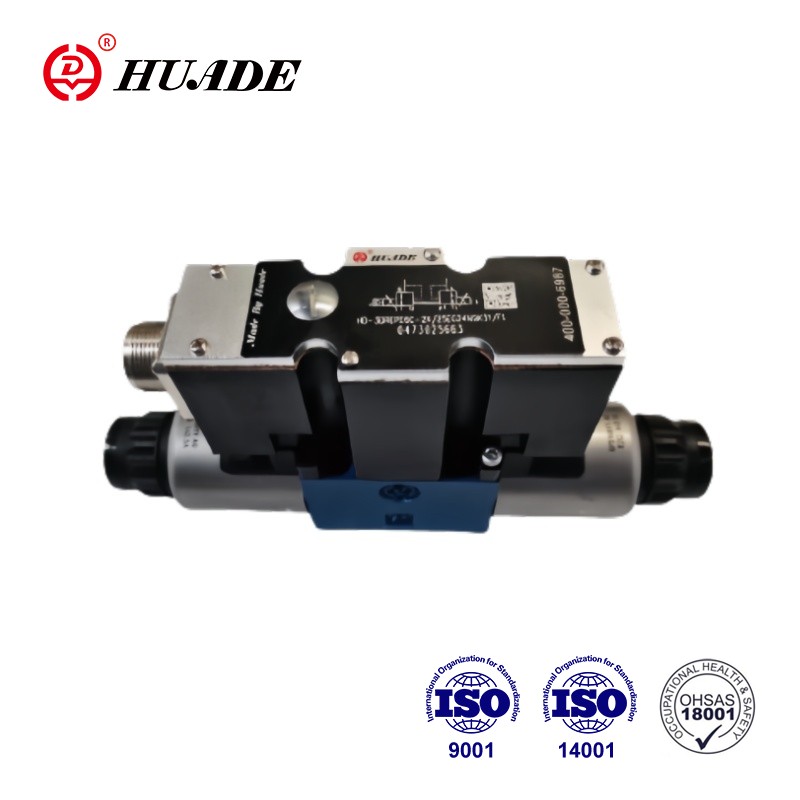

Pressio 3-modo pressionis reducentis valvae generis 3DREP6-2X... directe agitatur solenoids proportionalibus. Signum electricae initus in signum pressionis proportionalis output convertunt. Solenoidales proportionales sunt moderatiores clavum DC solenoidum cum filo centrali et coil amovibilibus. Solenoides ad libitum reguntur per externam potestatem electronicorum (type 3DREP-2X) vel per imperium electronicarum integratum (type 3DREPE-2X).
| Hydraulic | |||
| Valvae genus | HD-3DREP | HD-3DREPE | |
| Operans pressura range MPa | Portus P | 2 ad 10 pro pressione graduum 1.6 | |
| III ad X pro pressura scaena 2.5 | |||
| 5 ad 10 pro pressura scaena 4.5 | |||
| Portus T | 0 ad 3 | ||
| Max.flow L/min | 15(△p=5MPa) | ||
| Saccare subtilitatem (μm) | ≤20(preferably≤10) | ||
| Hysteresis (%) | ≤5 | ||
| Accuratio repeatability (%) | ≤1 | ||
| Responsio sensus (%) | ≤0.5 | ||
| Pressura fluidi | Oleum minerale vel phosphas ester | ||
| Viscositas range mm2/s | 20~ 380 | ||
| Pressura fluidi temperatus range (℃) | -20~+80 | ||
| Pondus (Kg) | 2 | 2.2 | |
| Electrical | |||
| Data electrica, solenoid | |||
| Valvae genus | HD-3DREP | HD-3DREPE | |
| Genus voltage | DC | DC | |
| Nominal intentione (V) | 24 | ||
| Max.current (A) | 1.5 | 2.5 | |
| Resistentia Solenoidei coil (Ω) | Frigus valorem ad 20℃ | 4.8 | 2 |
| Max.warm valorem | 7.2 | 3 | |
| Officium (%) | 100 | ||
| Coil temperatus | ad CL " | ||
| Praesidium | IP65 | ||
| Electrical, control electronics | |||
| Amplifier | HD-VT-VSPA2-50-1X/T1(Cum 1ramp tempore) | integrated imperium electronics | |
| HD-VT-VSPA2-50-1X/T5(Cum 5 munitione temporum) | |||
| Supple voltage | Nominal intentione VDC | 24 | |
| Lower limitandi valorem V | 19 | ||
| Superioris pretii V | 35 | ||
| vena consummatio | Imax A | 1.8 | |
| Impetus current A | 4 | ||
Features:
▶ Valvulae proportionales directe moderatae ad regimen pressionis et directionis fluxus
-Actus per proportionalem solenoids cum filo centrali et amovibilibus coil
Mando nolens oboedire, ad libitum
Ver sitas imperium FUSUS
▶Type HD-3DREPE cum electronicis integratis, interface A1
electronics ad genus HD-3DREP imperium externus:
▶Analogus amplificator generis HD-VT-VSPA2-50-1X/...in Eurocard forma
▶ genus digital amplificatoris HD-VT-VSPD-1-1X/. ..in Eurocard format
Electrical amplificator generis HD-VT-1118 modularis design
Valvae electronicae potestates proportionales ex uno fonte
Applicatio:
Pressio proportionalis reducendi valvae 3DREP6-2X late in automatico moderamine systematum hydraulicarum in variis industriis adhibetur, sicut instrumenta machinae, industriae lucis, metallurgiae, et sic porro.
Valvula maxime comprehendit: solenoides (5 et 6), habitationes (1), spool control(2) cum pressione spools mensurandi (3 et 4) et valvae electronicarum ad libitum integratae(7).
Cum solenoids (5 et 6) de-energiae spool control(2) in suo centro situ per fontes compressionis tenetur. Imperium FUSUS (2) directe agit, cum unus e solenoids agitatur.
E.g. per energiam solenoidem (5): pressuram FUSUS mensurans (3) et imperium FUSUS (2) moventur ad dextrum pro ratione initus electrici signum. Connexio ab P ad B et A ad T est per orificium sectiones transversales cum notis progressivis.
De-energiatio solenoidis (5): imperium FUSUS (2) ad centrum suum situm per fontes compressionis redditur. In media positione aperiuntur nexus A, B ad T, ergo pressio fluidi libere in piscinam fluere potest. Ad libitum manus vincit (9 vel 10), potest movere potestatem FUSUS(2) sine operando solenoid.
Munus huius versionis valvae 2 positionis basically eadem est ac valvae cum 3 commutatione positio.
Valvulae positio 2 tamen tantum cum 5 vel 6 solenoideis vel 6. A obturaculum (11) aptatur loco solenoidei secundi.
Symbola Proportional Proportionale Pressura Reducendi Valvae 3DREP6-2X
