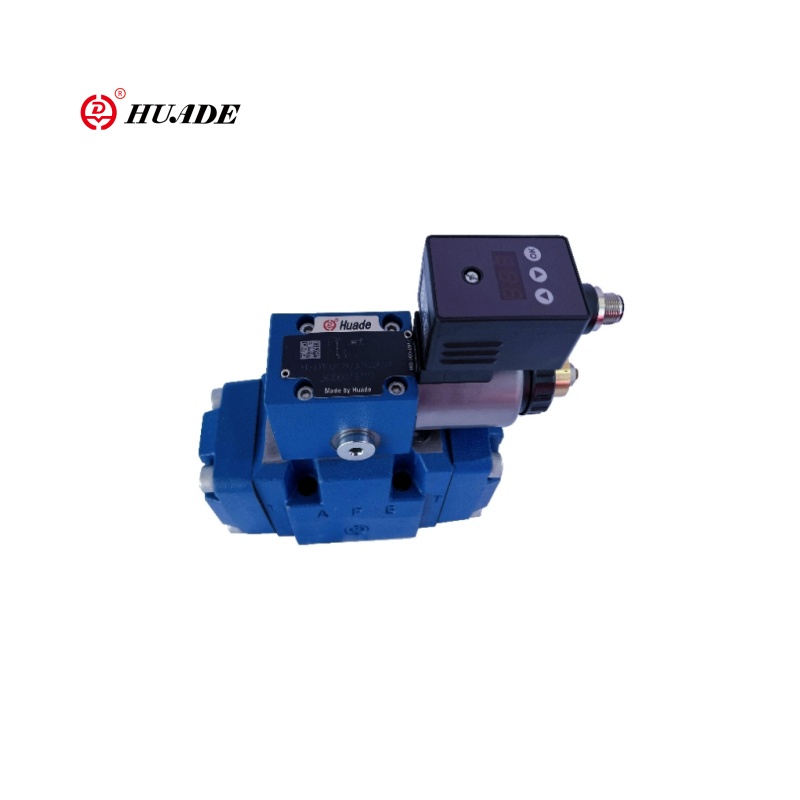

Proportionalem pressura reducendo valvae 3dree-7x

Et tres-modo gubernator, operabatur proportionalem pressura reducendo valvae 3dree-7x est upgraded aut modified exemplar de valvae 3dre seriem, cum altior potestate accuracy vel additional munera (ut integrated electronic imperium moduli). Eius core munus huius proportionalem est ad adjust ad exitus pressura proportionaliter per electrica annuit, et ad consequi pressura imperium et unloading per tres-modo consilio (p → a → t), quae est idoneam ad Hydraulicarum ratio.

Productum parametri proportionalem pressura reducendo valvae 3dre-7x

Productum parametri proportionalem pressura reducendo valvae 3dree-7x

Features:

▶ III-modo version

▶ operatio per proportionalem solenoid cum rotatable coil

▶ pro Subplate Umbra

▶ Portus exemplar secundum ISO (IV) CI

▶ maximum pressura limitationem, libitum

▶ valvae et imperium electronics ex uno fonte

▶ Integrated Electronics (obe) (Type HD-3dre (M) E):

- Parva vestibulum Tolerantia de imperio valorem pressura curva

▶ Externae imperium electronics (Type HD-3dre (M)

▶ linear imperium valorem pressura proprium curva

Application:

Premela pressura reducendo valvae 3dree-7x est maxime in industriae automation et machina instrumenta, excavators / oneratores, hydraulica component Test Tentationum, Ventus Picem Systems.

Munus et sectionem proportionalem pressura reducendo valvae 3dree-7x

Munus, sectioni

In valvae types 3dre (m) et 3dre (m) E, electrically gubernator, operated III-via pressura reducing valvulae cum pressura limitatione actuator.

Sunt enim reductionem (p to a) et limitationem (a to t) de systema pressura.

SECTUS

Valvulae consistant de duobus principalis coetus:

▶ PILot Imperium CYMBALON (I) cum proportionalem solenoid (II), optionally cum maximum pressura limitationem (XV)

▶ Main CYMBALON (III) cum Pelagus Imperium FUSOL (IV)

Munus

▶ imperium valorem-dependens occasum de pressura ad redigi in portum per per gubernator imperium valvae (I).

▶ cum depressurized Portus P, et Fontes (V) et (VI) tenere pelagus imperium spool (IV) in centralis situ.

Hoc modo, in satus sursum salire ad actuator impeditur.

▶ PILOT fluidum fluit a (VII) per fluxus moderatoris (VIII), per imperium camera (XI) ad IUGULUS Gap (IX), per lineam (X) ad Nulla pressura est duci ad Tank in nulla pressura.

Pressura reductionem

▶ constructum-sursum de gubernator pressura in imperium cubiculum (XI) sicut functio ipsius imperium valorem.

▶ pressura constructum-sursum in vere cubiculum (XIII) per COLLAND (XII) et motus de pelagus imperium spool (IV) ad dextram.

Hydraulicorum fluidum fluit P A.

▶ in actuator pressura in Portus A est available in vere cubiculum (XIV).

▶ augmentum in pressura in portum ad a paro pressura de gubernator imperium valvae (I) ducit ad motus de pelagus spool (IV) ad sinistram. Pressura in portum est fere idem cum set pressura ad gubernator imperium valvae (I).

Pressura limitationem

▶ Si pressura in Portus excedit in paro pressura de gubernator imperium valvae (I), pelagus potestate Spool (IV), quod movetur porro ad sinistram.

Hoc ▶ aperit nexu a to T et fines pressura pendente in Portus ad constituit imperium valorem.

Type HD-3dree et HD-3Dreme (cum integrated electronics (obe))

Cum de function et posuit-sursum, hi valvulae correspondeatis genera HD-3dre et HD-3Drem.at in gubernator imperium valvae, ibi est autem habitationi (XVII) cum imperium electronics.

Supple et imperium valorem intentione applicantur ad iungo (XVIII).

In officinas, in mandatum valorem pressura curva accomodati cum paulo vestibulum tolerantia. Nam magis notitia, videatur Page IX.
